Bramy do cleanroomów i sal czystych
HERMETIC BALL to rolowana brama szybka producenta Ángel Mir przeznaczona do clean roomów w przemyśle farmaceutycznym. Wyróżnia się podwyższoną szczelnością powietrzną i designem minimalistycznym, który pozostawia na widoku wyłącznie to, co najbardziej istotne w bramie.
Producent potwierdza klasę 3 przepuszczalności powietrza przy 50 Pa (nadciśnienie i podciśnienie) oraz klasę 3 odporności na przenikanie wody przy 150 Pa.
Skonsultuj bramę do cleanroom Wyślij dane projektu
Czym jest cleanroom
Clean room (sala czysta) to pomieszczenie, w którym kontroluje się liczbę cząstek stałych i lotnych w powietrzu oraz parametry takie jak temperatura, wilgotność i ciśnienie. Sale czyste stosuje się tam, gdzie proces technologiczny wymaga kontrolowanego środowiska — przede wszystkim w przemyśle farmaceutycznym, ale także w laboratoriach i strefach kontroli jakości.
Jednym ze sposobów utrzymania kontrolowanego środowiska jest utrzymywanie różnicy ciśnień między strefami — pomieszczenie może pracować z nadciśnieniem lub podciśnieniem względem sąsiednich stref. Każde otwarcie otworu łączącego strefy o różnym ciśnieniu jest potencjalną drogą wymiany powietrza, dlatego brama w takim otworze musi ograniczać przepływ powietrza zarówno w stanie otwartym (krótki czas otwarcia), jak i zamkniętym (szczelność skrzydła).
Problem wymiany powietrza podczas otwierania
W pomieszczeniach pracujących z różnicą ciśnień każde otwarcie bramy łączącej strefy o różnym ciśnieniu powoduje przepływ powietrza między strefami. Im dłużej otwór pozostaje otwarty i im mniej szczelna jest zamknięta brama, tym większa wymiana powietrza — co wpływa na utrzymanie parametrów kontrolowanego środowiska.
Zwykła brama szybkobieżna skraca czas otwartego otworu, ale nie ogranicza w wystarczającym stopniu przepuszczalności powietrza zamkniętego skrzydła. W clean roomie potrzebna jest brama, która łączy krótki czas otwarcia z podwyższoną szczelnością zamkniętej przegrody i możliwością pracy przy różnicy ciśnień.
Rozwiązanie HERMETIC BALL
HERMETIC BALL to rolowana brama szybka producenta Ángel Mir przeznaczona do clean roomów w przemyśle farmaceutycznym. Producent kładzie nacisk na dwie cechy: podwyższoną szczelność powietrzną oraz design minimalistyczny, który pozostawia na widoku wyłącznie to, co najbardziej istotne w bramie. Obie cechy są pomyślane w celu ograniczenia przedostawania się powietrza i zanieczyszczeń zewnętrznych.

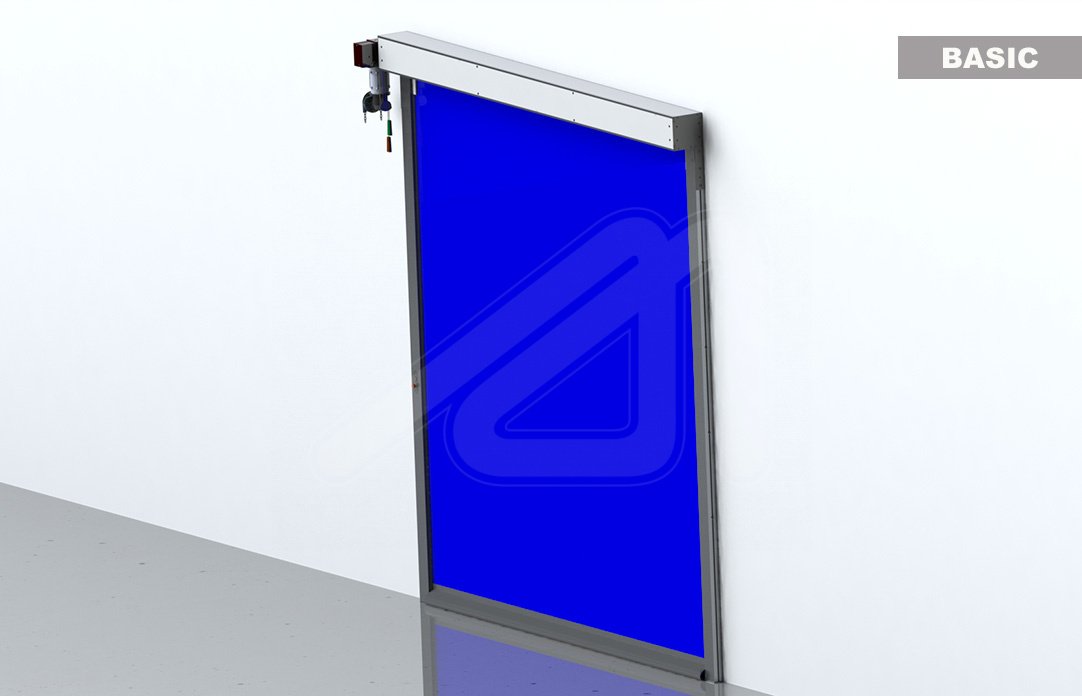

Lekkie płótno PVC przesuwa się mechanizmem łożyska kulkowego wewnątrz prowadnic bramy, które mają minimalny luz i zawierają podwójną wargę uszczelniającą zwiększającą szczelność. Struktura bramy wykonana jest z aluminium.
Konstrukcja
Struktura bramy HERMETIC BALL wykonana jest z aluminium. Lekkie płótno PVC przesuwa się mechanizmem łożyska kulkowego wewnątrz prowadnic bramy. Prowadnice mają minimalny luz, co sprzyja zredukowanej konstrukcji bramy — design minimalistyczny pozostawia na widoku wyłącznie to, co najbardziej istotne.
Producent wskazuje, że takie podejście do konstrukcji jest pomyślane w celu ograniczenia przedostawania się powietrza i zanieczyszczeń zewnętrznych do pomieszczenia czystego.
Uszczelnienie
Prowadnice bramy HERMETIC BALL zawierają podwójną wargę uszczelniającą, która zwiększa szczelność bramy. Połączenie minimalnego luzu prowadnic, mechanizmu łożyska kulkowego i podwójnej wargi uszczelniającej ogranicza przepuszczalność powietrza zamkniętego skrzydła.
Producent potwierdza klasę 3 przepuszczalności powietrza przy ciśnieniu 50 Pa (m³/m²h) dla nadciśnienia i podciśnienia oraz klasę 3 odporności na przenikanie wody przy ciśnieniu 150 Pa (N/m²).
Warianty Basic i Premium
Producent Ángel Mir potwierdza dwa warianty bramy HERMETIC BALL. Poniżej wyłącznie różnice potwierdzone w materiałach producenta — nie wymyślamy dodatkowych przewag.

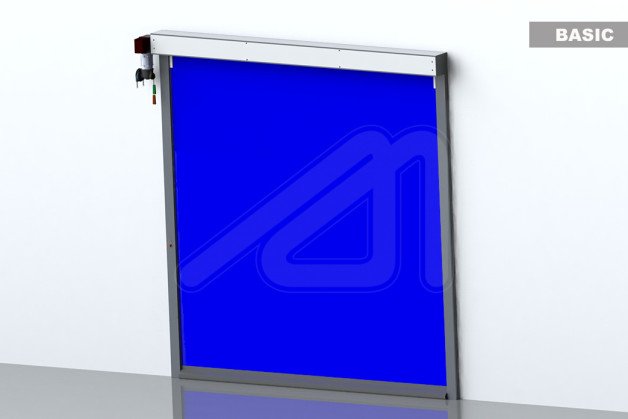

- HERMETIC BALL BASIC
Napęd umieszczony z boku bramy.

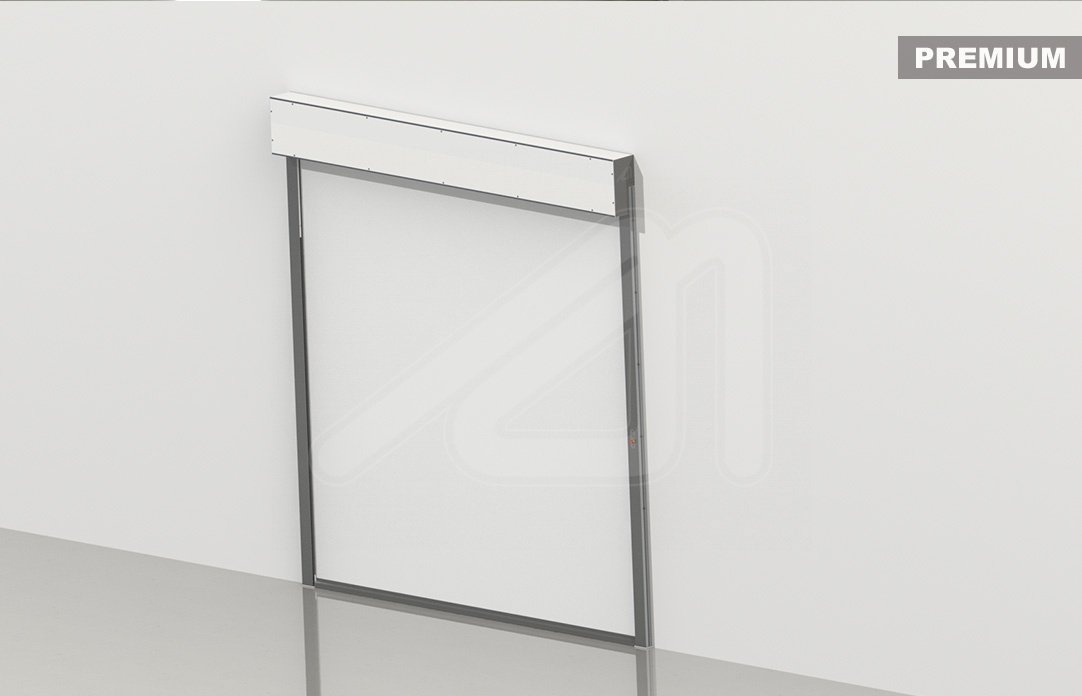

- HERMETIC BALL PREMIUM

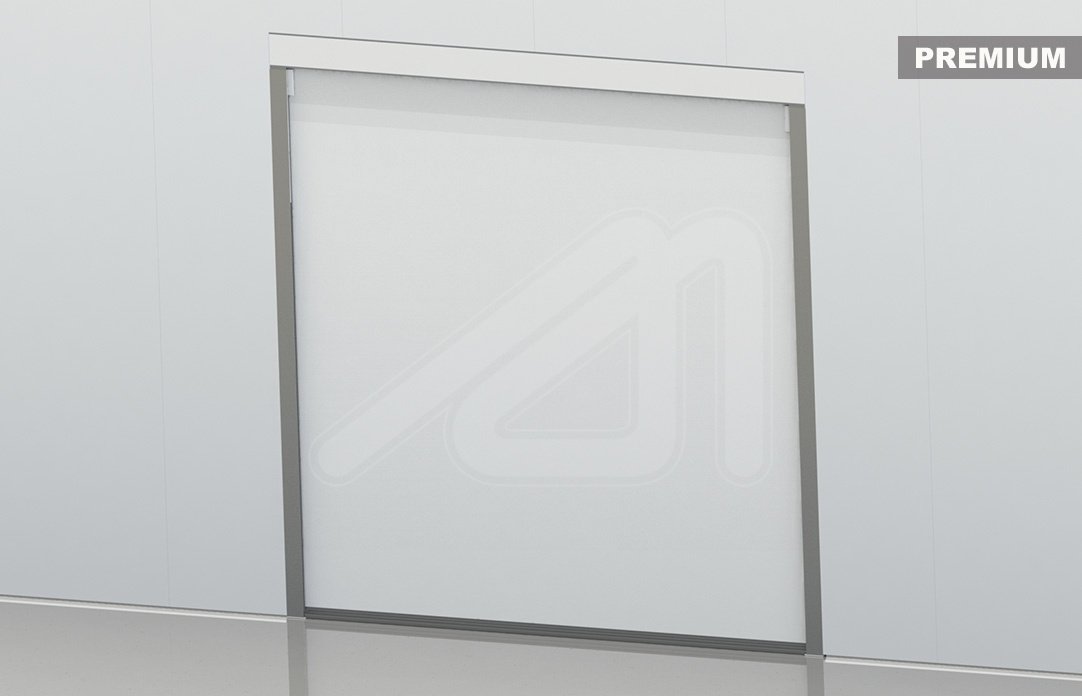

Napęd zintegrowany z górną obudową bramy razem z panelem sterowania. Konfiguracja pozwala zamontować bramę wpuszczoną między ściany i jeszcze bardziej zredukować zespół bramy.
Oba warianty wyposażone są w standardzie w kurtynę fotokomórek i dają możliwość zastosowania bezdotykowego przycisku MIRWAVE do bardziej higienicznego otwierania bramy.
Parametry potwierdzone
Poniżej wyłącznie parametry i cechy potwierdzone przez producenta Ángel Mir w karcie produktu HERMETIC BALL. Nie podajemy klas ISO cleanroom, GMP, HACCP, FDA, IP ani ATEX, których producent nie potwierdza dla tego produktu.
- Przepuszczalność powietrza — klasa 3 (50 Pa)
Producent Ángel Mir potwierdza klasę 3 przepuszczalności powietrza przy ciśnieniu 50 Pa (m³/m²h) dla nadciśnienia i podciśnienia. Klasa 3 oznacza najwyższą kategorię w klasyfikacji przepuszczalności powietrza — nie jest to określenie „pełnej szczelności”, lecz potwierdzona klasa wg klasyfikacji producenta.
- Odporność na przenikanie wody — klasa 3 (150 Pa)
Producent potwierdza klasę 3 odporności na przenikanie wody przy ciśnieniu 150 Pa (N/m²). Wartość określa odporność zamkniętej bramy na przenikanie wody w warunkach testowych.
- Konstrukcja aluminiowa
Struktura bramy wykonana jest z aluminium. Lekkie płótno PVC przesuwa się mechanizmem łożyska kulkowego wewnątrz prowadnic bramy.
- Prowadnice z podwójną wargą
Prowadnice mają minimalny luz, co sprzyja zredukowanej konstrukcji, i zawierają podwójną wargę uszczelniającą zwiększającą szczelność bramy.
- Design minimalistyczny
Producent kładzie nacisk na design minimalistyczny, który pozostawia na widoku wyłącznie to, co najbardziej istotne w bramie — cecha pomyślana w celu ograniczenia przedostawania się powietrza i zanieczyszczeń zewnętrznych.
Systemy bezpieczeństwa i automatyka
Producent Ángel Mir potwierdza elementy bezpieczeństwa i automatyki bramy HERMETIC BALL.
- Kurtyna fotokomórek
Oba warianty wyposażone są w standardzie w niezawodne elementy bezpieczeństwa, w tym kurtynę fotokomórek.
- Bezdotykowy przycisk MIRWAVE
Opcjonalnie można zastosować bezdotykowy przycisk MIRWAVE, który umożliwia bardziej higieniczne otwieranie bramy.
- Przetwornik częstotliwości
Brama wyposażona w przetwornik częstotliwości pozwalający dostosować prędkość pracy do warunków konkretnego otworu.
- Praca przy różnicy ciśnień
Brama przeznaczona jest do pomieszczeń pracujących z nadciśnieniem lub podciśnieniem — potwierdzona klasa 3 przepuszczalności powietrza obejmuje nadciśnienie i podciśnienie.
Zastosowania
Producent Ángel Mir wskazuje HERMETIC BALL jako rolowaną bramę szybką do clean roomów w przemyśle farmaceutycznym. Rozwiązanie stosuje się w pomieszczeniach kontrolowanego środowiska pracujących z kontrolowanym przepływem powietrza i różnicą ciśnień.
- Clean roomy w zakładach przemysłu farmaceutycznego
- Sale czyste i pomieszczenia kontrolowanego środowiska
- Laboratoria i strefy kontroli jakości
- Pomieszczenia pracujące z nadciśnieniem lub podciśnieniem
HERMETIC BALL — zdjęcia

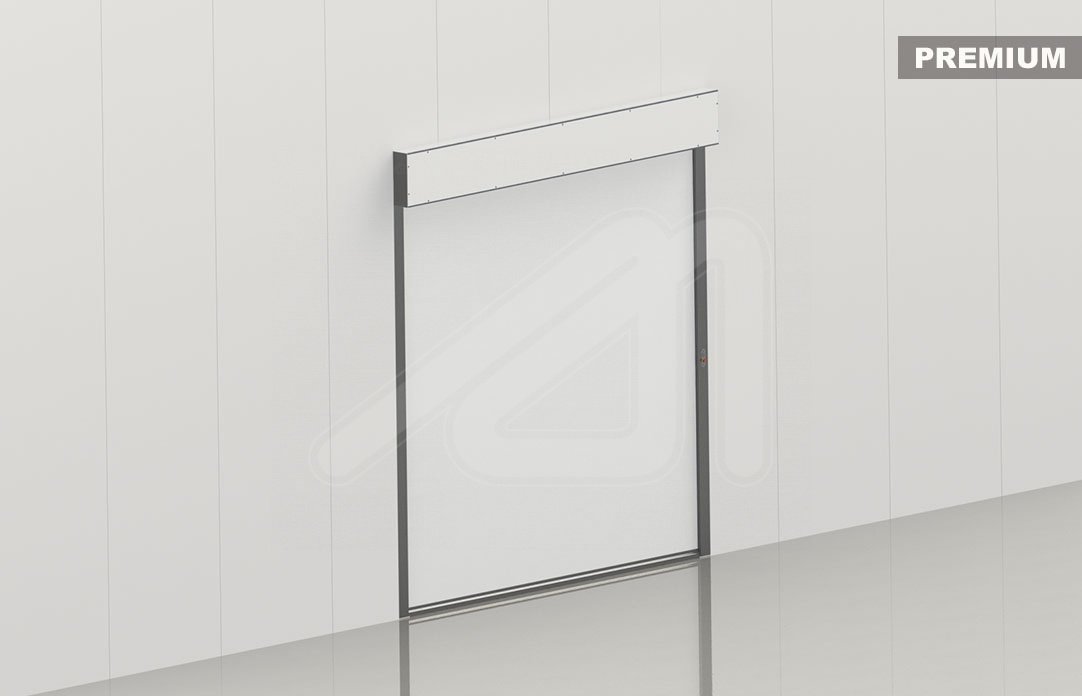

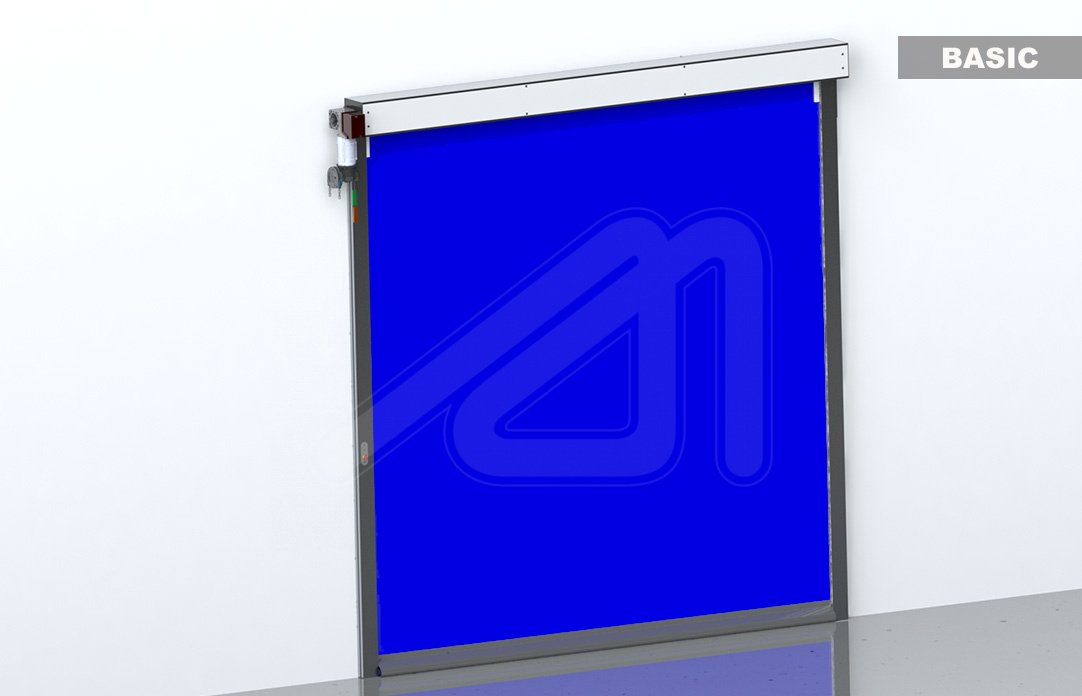

Zdjęcia przedstawiają bramę HERMETIC BALL producenta Ángel Mir w clean roomach i salach czystych zakładów farmaceutycznych — widok bramy, detal uszczelnienia prowadnic oraz bramę wpuszczoną między ściany.
HERMETIC BALL w projekcie
Aby dobrać bramę do konkretnego clean roomu, AVAPS potrzebuje poniższych danych. Nie wymyślamy dodatkowych wymagań technicznych — dobór opiera się na informacjach niezbędnych do zaprojektowania bramy w pomieszczeniu kontrolowanego środowiska.
- Szerokość i wysokość otworu
Wymiary przejazdu, w którym zamontowana będzie brama.
- Kierunek różnicy ciśnień
Informacja o tym, czy pomieszczenie pracuje z nadciśnieniem czy podciśnieniem oraz o wartości różnicy ciśnień.
- Wymagania dotyczące szczelności
Wymagania dotyczące przepuszczalności powietrza zamkniętej bramy w warunkach konkretnego pomieszczenia.
- Częstotliwość przejazdów
Liczba cykli otwarcia dziennie — wpływa na dobór napędu i automatyki.
- Rodzaj pomieszczenia
Funkcja pomieszczenia (clean room, sala czysta, laboratorium, strefa kontroli jakości).
- Wymagania higieniczne
Wymagania dotyczące higieny i sposobu otwierania bramy (np. otwieranie bezdotykowe).
- Miejsce na zabudowę napędu
Dostępna przestrzeń nad otworem i z boku bramy — decyduje o doborze wariantu Basic lub Premium.
- Wymagania automatyki
Sposób sterowania i integracja z systemami obiektu (fotokomórki, przycisk bezdotykowy, sygnały nadrzędne).
Skonsultuj bramę do cleanroom Wyślij dane projektu
Powiązane rozwiązania
Najczęściej zadawane pytania
Co to jest brama do cleanroom?
Brama do cleanroom to brama przeznaczona do pomieszczeń czystych — sal czystych i kontrolowanego środowiska — w których istotna jest kontrola przepływu powietrza i różnicy ciśnień między strefami. W odróżnieniu od zwykłej bramy szybkobieżnej, brama do cleanroom ma podwyższoną szczelność powietrzną zamkniętego skrzydła, co ogranicza niekontrolowaną wymianę powietrza między strefami o różnym ciśnieniu.
Czym różni się brama cleanroom od zwykłej szybkobieżnej?
Zwykła brama szybkobieżna skupia się na krótkim czasie otwarcia i ciągłości ruchu. Brama do cleanroom dodatkowo ogranicza przepuszczalność powietrza zamkniętego skrzydła — dzięki uszczelnieniu prowadnic i konstrukcji dostosowanej do pracy przy różnicy ciśnień. Producent Ángel Mir potwierdza dla HERMETIC BALL klasę 3 przepuszczalności powietrza przy 50 Pa (nadciśnienie i podciśnienie).
Co oznacza klasa 3 przepuszczalności powietrza?
Klasa 3 to najwyższa kategoria w klasyfikacji przepuszczalności powietrza podawanej przez producenta dla HERMETIC BALL, potwierdzona przy ciśnieniu testowym 50 Pa (m³/m²h) dla nadciśnienia i podciśnienia. Klasa 3 oznacza niską przepuszczalność powietrza zamkniętej bramy — nie jest to określenie „pełnej szczelności”, lecz potwierdzona klasa wg klasyfikacji producenta.
Jak działa HERMETIC BALL?
HERMETIC BALL to rolowana brama szybka z lekkim płótnem PVC, które przesuwa się mechanizmem łożyska kulkowego wewnątrz prowadnic bramy. Prowadnice mają minimalny luz, co sprzyja zredukowanej konstrukcji, i zawierają podwójną wargę uszczelniającą zwiększającą szczelność. Struktura bramy wykonana jest z aluminium.
Czym różni się Basic od Premium?
Producent Ángel Mir potwierdza dwa warianty. HERMETIC BALL BASIC ma napęd umieszczony z boku bramy. HERMETIC BALL PREMIUM ma napęd zintegrowany z górną obudową bramy razem z panelem sterowania, co pozwala zamontować bramę wpuszczoną między ściany i jeszcze bardziej zredukować zespół bramy.
Czy brama może pracować przy różnicy ciśnień?
Tak. Producent potwierdza klasę 3 przepuszczalności powietrza przy 50 Pa dla nadciśnienia i podciśnienia. HERMETIC BALL jest więc przeznaczona do pomieszczeń pracujących z nadciśnieniem lub podciśnieniem — typowych dla clean roomów.
Do jakich obiektów jest przeznaczona?
Producent Ángel Mir wskazuje HERMETIC BALL jako rolowaną bramę szybką do clean roomów w przemyśle farmaceutycznym. Rozwiązanie stosuje się w salach czystych, pomieszczeniach kontrolowanego środowiska, laboratoriach i strefach kontroli jakości pracujących z kontrolowanym przepływem powietrza.
Jakie dane są potrzebne do doboru?
Do doboru bramy potrzebne są: szerokość i wysokość otworu, kierunek różnicy ciśnień (nadciśnienie lub podciśnienie), wymagania dotyczące szczelności, częstotliwość przejazdów, rodzaj pomieszczenia, wymagania higieniczne, miejsce na zabudowę napędu oraz wymagania automatyki. Na tej podstawie dobierany jest wariant i konfiguracja bramy.
Skonsultuj bramę do cleanroom
Prześlij wymiary otworu, kierunek różnicy ciśnień, wymagania dotyczące szczelności, częstotliwość przejazdów, rodzaj pomieszczenia oraz wymagania higieniczne i automatyki. Na tej podstawie pomożemy dobrać wariant i konfigurację bramy HERMETIC BALL do warunków Twojego clean roomu.
