DUO FAST FIRE — brama przemysłowa i zabezpieczenie przeciwpożarowe w jednym otworze
DUO FAST FIRE łączy codzienną funkcję komunikacyjną otworu z funkcją ochrony przeciwpożarowej. Brak konieczności stosowania dwóch osobnych rozwiązań w jednym ciągu.
W codziennej pracy otworem steruje brama szybka, zapewniając płynną i ciągłą komunikację. W przypadku pożaru funkcję kompartamentacji przejmuje element przeciwpożarowy.
Skonsultuj rozwiązanie z AVAPS Wyślij wymagania projektu
Problem projektowy — dwa wymagania w jednym otworze
W wielu obiektach ten sam otwór musi jednocześnie zapewniać intensywną codzienną komunikację i stanowić zamknięcie przeciwpożarowe rozdzielające strefy pożarowe. Klasyczne podejście polega na zastosowaniu dwóch osobnych rozwiązań w jednym ciągu — bramy szybkiej do komunikacji oraz bramy lub kurtyny przeciwpożarowej do ochrony.
Takie rozwiązanie zajmuje miejsce nad otworem, zwiększa liczbę mechanizmów i automatyki oraz wymaga uzgodnienia sposobu zadziałania obu elementów. DUO FAST FIRE odpowiada na ten problem, integrując bramę szybką i kurtynę przeciwpożarową w jednym modelu.
Zasada działania DUO FAST FIRE
DUO FAST FIRE integruje bramę szybką i kurtynę przeciwpożarową w jednym modelu, co sprawia, że rozwiązanie jest kompaktowe. Producent Ángel Mir potwierdza dwie możliwości zabudowy: brama szybka poniżej kurtyny przeciwpożarowej lub brama szybka przed kurtyną przeciwpożarową.
Dzięki integracji jeden otwór realizuje obie funkcje — codziennej komunikacji oraz ochrony przeciwpożarowej — bez konieczności montażu dwóch niezależnych zamknięć w jednym ciągu.
Codzienna praca otworu
W codziennej eksploatacji otworem steruje brama szybka. Producent deklaruje płynną i ciągłą cyrkulację, co ma znaczenie w ciągach komunikacyjnych o intensywnym ruchu — halach produkcyjnych, magazynach i obiektach logistycznych.
Element przeciwpożarowy pozostaje w gotowości i nie wpływa na codzienną pracę otworu, dopóki nie zajdzie sytuacja pożarowa.
Zachowanie po sygnale pożarowym
W przypadku pożaru funkcję ochrony otworu przejmuje element przeciwpożarowy — kurtyna przeciwpożarowa, która zapewnia kompartamentację zgodnie z klasą odporności ogniowej danego wykonania.
Szczegółowy sposób zadziałania oraz zakres współpracy z instalacją obiektu określa dokumentacja projektowa i dokumentacja konkretnego produktu. Nie podajemy parametrów niewymienionych w materiałach producenta.
Dostępne konfiguracje zabudowy
Producent Ángel Mir potwierdza dwie możliwości instalacji DUO FAST FIRE. Wybór konfiguracji zależy od warunków zabudowy nad otworem i założeń projektu.
- Brama szybka poniżej kurtyny przeciwpożarowej
Brama szybka zamontowana jest poniżej kurtyny przeciwpożarowej. W codziennej pracy otworem steruje brama szybka; w przypadku pożaru kurtyna zamyka otwór i zapewnia kompartamentację.
- Brama szybka przed kurtyną przeciwpożarową
Brama szybka zamontowana jest przed kurtyną przeciwpożarową. Układ pozwala zachować płynną komunikację w ciągu codziennej pracy, a kurtyna przejmuje funkcję ochrony przeciwpożarowej w sytuacji pożaru.
Potwierdzone klasy EI i maksymalne wymiary
Poniżej wyłącznie klasy i wymiary potwierdzone przez producenta Ángel Mir w karcie produktu DUO FAST FIRE. Maksymalne wymiary różnią się dla poszczególnych klas — nie każdy wymiar jest dostępny w każdej klasie.
| Klasa odporności ogniowej | Maksymalna szerokość | Maksymalna wysokość |
|---|---|---|
| EI120 | 10 000 mm | 7 000 mm |
| EI60 | 20 000 mm | 10 000 mm |
- EI120: Maksymalne wymiary potwierdzone dla konfiguracji EI120.
- EI60: Maksymalne wymiary potwierdzone dla konfiguracji EI60.
Źródło: angelmir.com — karta produktu DUO FAST FIRE. Dostępność konkretnego wymiaru w danej klasie należy potwierdzić w dokumentacji dla wybranej konfiguracji.
Zastosowania
DUO FAST FIRE stosuje się w otworach wymagających jednocześnie intensywnej codziennej komunikacji i funkcji ochrony przeciwpożarowej.
- Ciągi komunikacyjne wymagające jednocześnie intensywnego ruchu i ochrony przeciwpożarowej
- Hale produkcyjne i magazyny z podziałem na strefy pożarowe
- Przejścia między strefami o różnym ryzyku pożarowym
- Obiekty logistyczne z częstą komunikacją wewnętrzną
DUO FAST FIRE — zdjęcia i realizacje

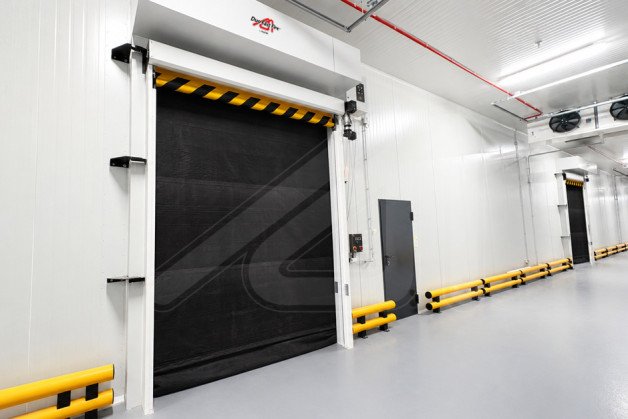

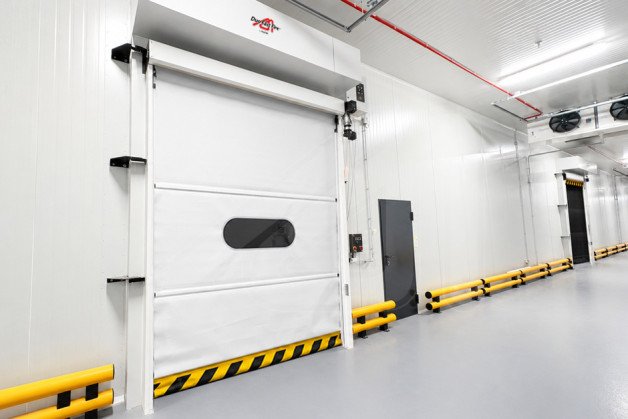

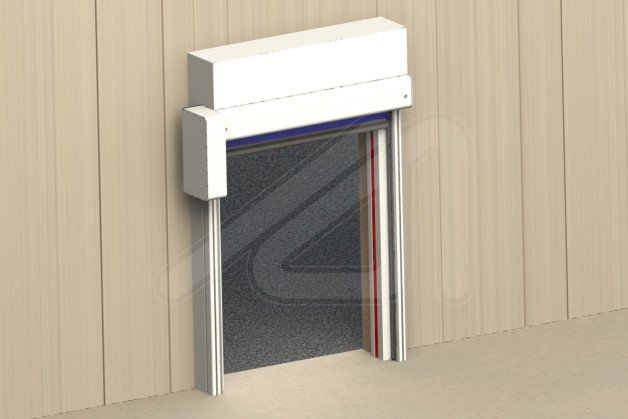

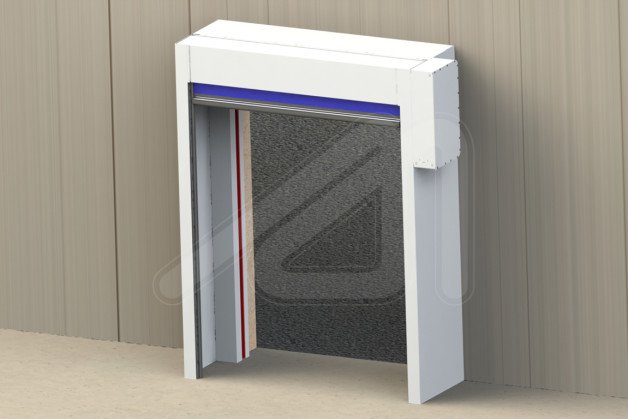

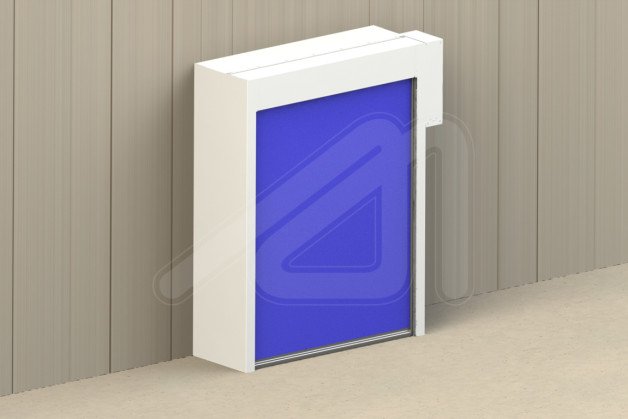

Zdjęcia przedstawiają rozwiązanie DUO FAST FIRE producenta Ángel Mir — widok całego otworu z oboma elementami systemu, realizacje przemysłowe oraz detal techniczny.
DUO FAST FIRE w projekcie
Aby dobrać rozwiązanie do konkretnego otworu, AVAPS potrzebuje poniższych informacji. Nie obiecujemy certyfikatów ani dokumentów, których nie posiadamy — parametry i zakres dopuszczenia potwierdzamy w dokumentacji producenta dla wybranej konfiguracji.
- Wymiary otworu
Szerokość i wysokość otworu oraz warunki zabudowy nad otworem.
- Wymagana klasa odporności ogniowej
Klasa EI wynikająca z dokumentacji projektowej obiektu dla danej przegrody.
- Sposób użytkowania przejścia
Rodzaj i intensywność ruchu przez otwór w codziennej pracy obiektu.
- Intensywność ruchu
Częstotliwość otwierania i rodzaj transportu przez otwór.
- Warunki zabudowy
Konstrukcja nadproża, dostępna przestrzeń montażowa i sąsiedztwo instalacji.
- Wymagania automatyki
Sposób sterowania bramą szybką i współpraca kurtyny z instalacją obiektu.
Skonsultuj rozwiązanie z AVAPS Wsparcie dla projektantów
Powiązane rozwiązania
- Bramy i zamknięcia przeciwpożarowe
- Kurtyny przeciwpożarowe
- Rozwiązania specjalne
- Wsparcie dla projektantów
- Kontakt
Najczęściej zadawane pytania
Co to jest DUO FAST FIRE?
DUO FAST FIRE to rozwiązanie producenta Ángel Mir, które integruje bramę szybką i kurtynę przeciwpożarową w jednym modelu. Dzięki temu jeden otwór pełni dwie funkcje: codziennej komunikacji oraz ochrony przeciwpożarowej. Rozwiązanie jest kompaktowe i zapewnia płynną cyrkulację w codziennej pracy oraz kompartamentację w przypadku pożaru.
Jak działa DUO FAST FIRE?
W codziennej pracy otworem steruje brama szybka, zapewniając płynną i ciągłą komunikację. Element przeciwpożarowy — kurtyna przeciwpożarowa — pozostaje w gotowości i w przypadku pożaru przejmuje funkcję kompartamentacji otworu. Producent potwierdza dwie możliwości zabudowy: brama szybka poniżej kurtyny przeciwpożarowej lub brama szybka przed kurtyną przeciwpożarową.
Co dzieje się po sygnale pożarowym?
W przypadku pożaru funkcję ochrony otworu przejmuje element przeciwpożarowy — kurtyna przeciwpożarowa, która zapewnia kompartamentację zgodnie z klasą odporności ogniowej danego wykonania. Szczegółowy sposób zadziałania oraz zakres współpracy z instalacją obiektu określa dokumentacja projektowa i dokumentacja konkretnego produktu.
Jakie klasy odporności ogniowej są dostępne?
Producent Ángel Mir potwierdza dla DUO FAST FIRE klasy EI60 i EI120. Klasę wymaganą dla konkretnej przegrody wskazuje dokumentacja projektowa obiektu.
Jakie mogą być maksymalne wymiary?
Maksymalne wymiary różnią się dla poszczególnych klas. Dla konfiguracji EI120 producent potwierdza wymiary 10 000 × 7 000 mm. Dla konfiguracji EI60 producent potwierdza wymiary 20 000 × 10 000 mm. Nie należy zakładać, że każdy wymiar jest dostępny w każdej klasie — dostępność ustala się na podstawie dokumentacji dla konkretnej konfiguracji.
Gdzie stosuje się takie rozwiązanie?
DUO FAST FIRE stosuje się w otworach, które wymagają jednocześnie intensywnej codziennej komunikacji i funkcji ochrony przeciwpożarowej — przede wszystkim w ciągach komunikacyjnych hal produkcyjnych, magazynów i obiektów logistycznych z podziałem na strefy pożarowe.
Jak dobrać rozwiązanie do projektu?
Dobór opiera się na wymiarach otworu, wymaganej klasie odporności ogniowej wynikającej z dokumentacji, sposobie użytkowania przejścia, intensywności ruchu, warunkach zabudowy oraz wymaganiach automatyki i współpracy z instalacją obiektu. Wymagania dla konkretnego otworu ustala dokumentacja projektowa.
Jakie dane są potrzebne do wyceny?
Do przygotowania oferty potrzebne są: szerokość i wysokość otworu, wymagana klasa EI z dokumentacji projektowej, sposób użytkowania przejścia i intensywność ruchu, warunki zabudowy nad otworem, wymagania dotyczące automatyki oraz założenia integracji z instalacją pożarową obiektu.
