Aluminiowe pomosty przeładunkowe
Specjalistyczne pomosty przeładunkowe do obiektów, w których standardowa stalowa konstrukcja nie jest optymalnym rozwiązaniem.
Aluminium znajduje zastosowanie m.in. w przemyśle spożywczym, chłodniach, farmacji, cleanroomach oraz środowiskach narażonych na wilgoć i intensywne mycie.
Dobierz aluminiowy pomost Dokumentacja techniczna Systemy przeładunkowe
Dlaczego aluminiowy pomost przeładunkowy?
Wybór materiału konstrukcyjnego pomostu zależy od środowiska i zastosowania. Aluminium nie jest uniwersalnie lepsze od stali — jest jednak szczególnie interesujące tam, gdzie warunki środowiskowe, higiena i sposób czyszczenia uzasadniają jego zastosowanie.
- Odporność środowiskowa
Aluminium jako materiał konstrukcyjny jest szczególnie interesujące w środowiskach wilgotnych i wymagających częstego mycia, gdzie stal wymaga dodatkowych powłok ochronnych.
- Higiena
Dostępne rozwiązania posiadają potwierdzenie HACCP wyłącznie tam, gdzie potwierdzają to materiały producenta — dla modeli OIL, TSL.ALL oraz MR.ALL.OIL.
- Przemysł spożywczy
Zastosowania w zakładach produkcji i przetwórstwa żywności, gdzie częste mycie i wymagania higieniczne determinują wybór materiału konstrukcyjnego.
- Chłodnie
Rozwiązania dla stanowisk wymagających połączenia odporności środowiskowej, szczelności doku i pracy w strefach kontrolowanej temperatury.
- Farmacja i cleanroom
Rozwiązania do obiektów o podwyższonych wymaganiach higienicznych, w których materiał konstrukcyjny i możliwość czyszczenia mają znaczenie dla doboru.
- EN 1398
Zgodność z EN 1398 pokazujemy wyłącznie dla modeli, dla których została potwierdzona w dokumentacji producenta — OIL, TSL.ALL, MR.ALL.OIL, NEW.OIL.
Trzy główne rozwiązania aluminiowe
Pomost teleskopowy, uchylny oraz rozwiązanie modernizacyjne pokrywają typowe zastosowania aluminiowe. Model i wymiary dobieramy indywidualnie do gniazda dokowego i floty.

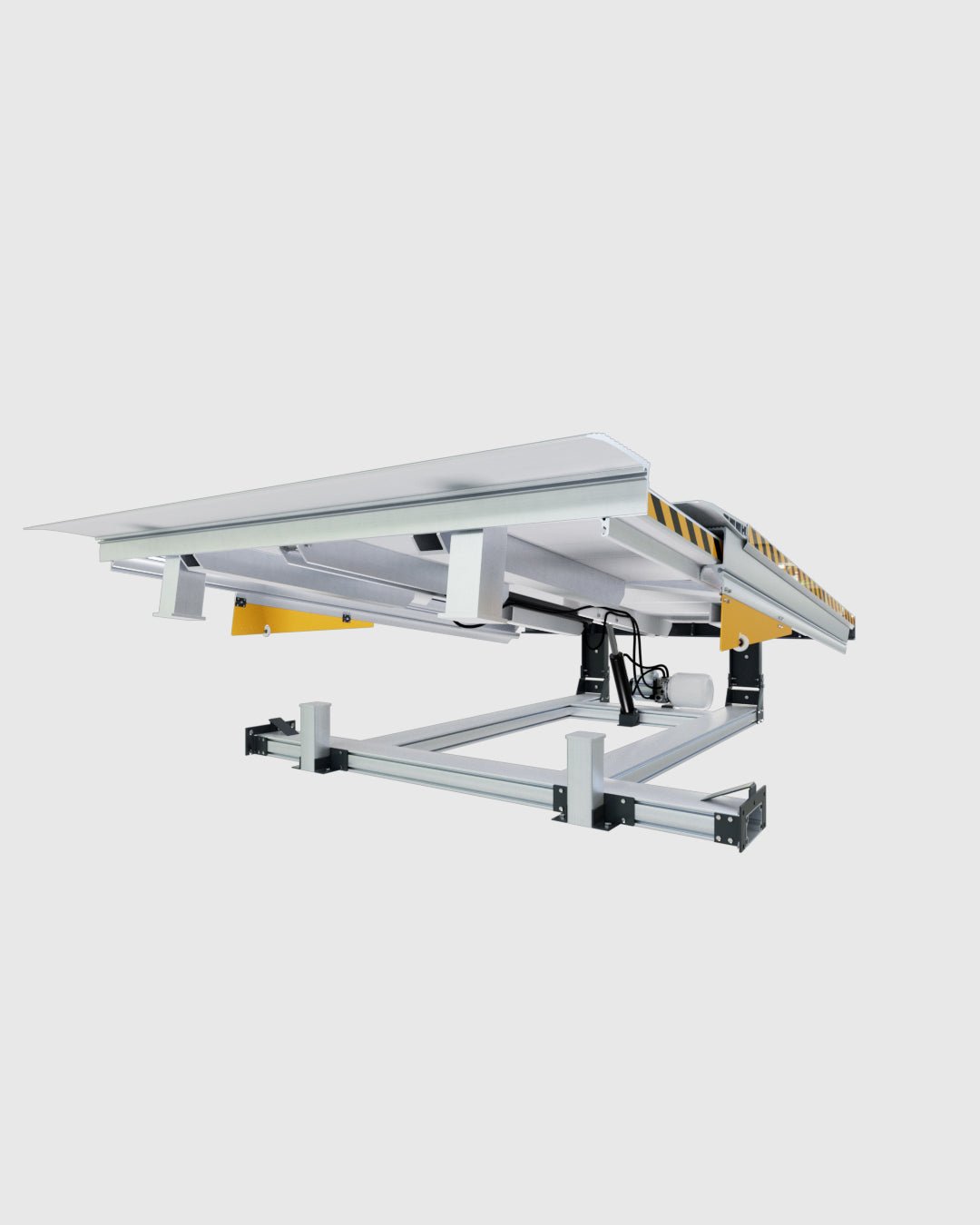

Aluminiowy pomost teleskopowy
Model referencyjny: TSL.ALL
Pomost z wargą teleskopową wysuwaną liniowo. Długa warga pozwala precyzyjnie kontrolować punkt podparcia na skrzyni pojazdu i zwiększa możliwości dopasowania stanowiska do różnych warunków przeładunku.
- Aluminium ekstrudowane H40 mm
- Warga teleskopowa 1000 mm
- Obciążenie 60 kN
- NW 2000 / 2250 mm
- NL 2500 / 3000 mm
- Silnik 1,1 kW, IP54
- EN 1398, HACCP
- Olej hydrauliczny −20°C do +60°C

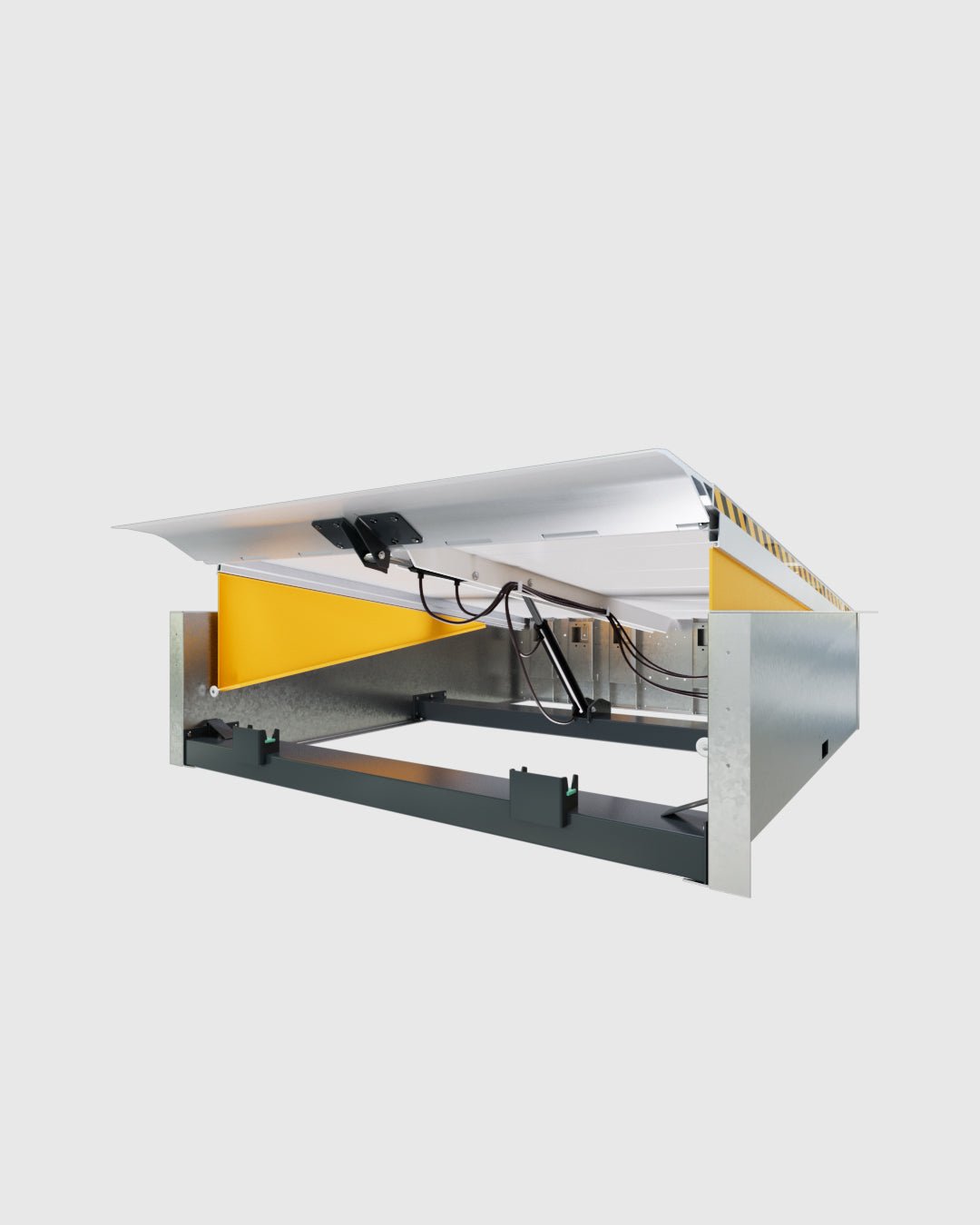

Aluminiowy pomost przeładunkowy z wargą uchylną
Model referencyjny: OIL
Pomost z wargą uchylną obracaną na krawędzi platformy. Konstrukcja aluminiowa dla stanowisk, w których wilgoć, częste mycie i wymagania higieniczne uzasadniają wybór tego materiału.
- Konstrukcja aluminiowa
- Obciążenie 60 kN
- EN 1398
- HACCP

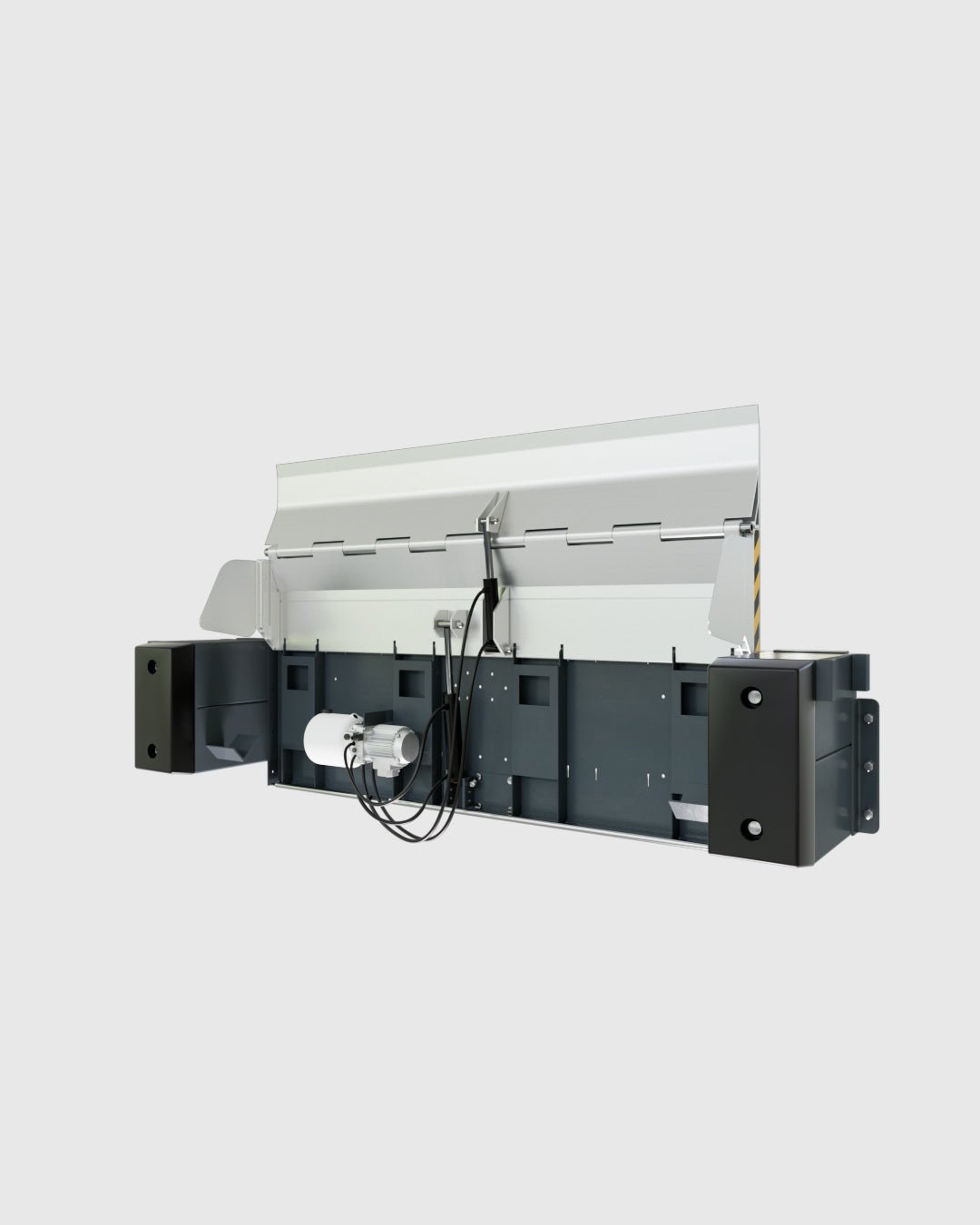

Aluminiowy pomost do modernizacji stanowiska
Model referencyjny: MR.ALL.OIL
Minirampa aluminiowa do modernizacji istniejących stanowisk. Rozwiązanie dla obiektów, w których przebudowa klasycznego gniazda dokowego jest utrudniona lub niecelowa.
- Konstrukcja aluminiowa
- Obciążenie 60 kN
- EN 1398
- HACCP
Aluminiowy pomost teleskopowy z wargą 1000 mm
Długa warga teleskopowa pozwala precyzyjnie kontrolować punkt podparcia na skrzyni pojazdu i zwiększa możliwości dopasowania stanowiska do różnych warunków przeładunku. Poniżej potwierdzone parametry modelu referencyjnego TSL.ALL.
| Parametr | Wartość |
|---|---|
| Konstrukcja | Aluminium ekstrudowane H40 mm |
| Warga | Teleskopowa |
| Wysuw wargi | 1000 mm |
| Obciążenie | 60 kN |
| NW | 2000 / 2250 mm |
| NL | 2500 / 3000 mm |
| Napęd | Hydrauliczny, silnik 1,1 kW |
| Stopień ochrony | IP54 |
| Norma | EN 1398 |
| HACCP | TAK |
| Olej hydrauliczny | −20°C do +60°C |
Parametry wg karty technicznej TM Pedane TSL.ALL. Zakres −20°C do +60°C dotyczy oleju hydraulicznego.

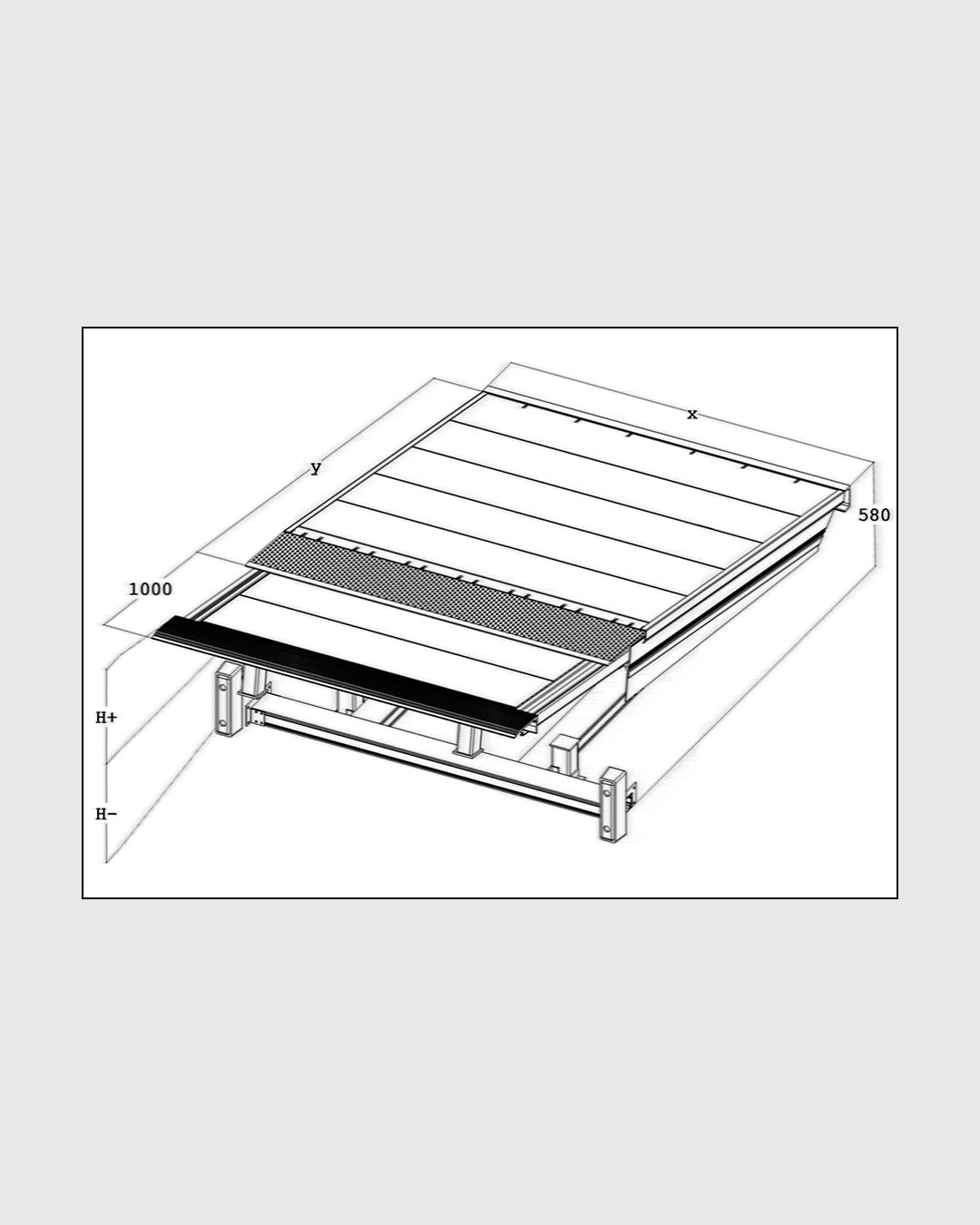

Rysunek techniczny
TSL.ALL — rysunek techniczny PDF
Pomost aluminiowy czy stalowy?
Uczciwe porównanie. Stal to bardzo dobre rozwiązanie dla standardowej logistyki i typowych doków. Aluminium jest szczególnie interesujące tam, gdzie warunki środowiskowe, higiena i sposób czyszczenia uzasadniają jego zastosowanie.
| Kryterium | Pomost stalowy | Pomost aluminiowy |
|---|---|---|
| Typowe środowisko pracy | Standardowa logistyka, suche hale | Środowiska wilgotne, myjne, higieniczne |
| Wilgoć | Wymaga powłok ochronnych | Odporność wynikająca z materiału |
| Częste mycie | Powłoki narażone na ścieranie | Materiał odporny na korozję |
| Higiena | Standardowe rozwiązania | Potwierdzenie HACCP dla wybranych modeli |
| Środowiska korozyjne | Zabezpieczenia antykorozyjne | Odporność wynikająca z materiału |
| Standardowa logistyka | Bardzo dobre rozwiązanie | Możliwe, rzadko uzasadnione ekonomicznie |
| Koszt rozwiązania | Z reguły niższy | Uzasadniony przy wymaganiach środowiskowych |
| Dostępność konfiguracji | Szeroka — uchylne, teleskopowe, mechaniczne | Uchylne i teleskopowe, wybrane modele |
| Zastosowania specjalistyczne | VAN/TIR, Fall Guard, modernizacje | Spożywka, farmacja, cleanroom, chłodnie |
Nie podajemy procentowych różnic cenowych bez źródła — koszt rozwiązania zależy od konfiguracji stanowiska i należy go oszacować indywidualnie.
Gdzie stosuje się aluminiowe pomosty przeładunkowe?
- Przemysł spożywczy
Zakłady produkcji i przetwórstwa żywności, w których częste mycie strefy przeładunku i wymagania higieniczne decydują o doborze materiału konstrukcyjnego pomostu.
- Chłodnie
Stanowiska w strefach kontrolowanej temperatury, gdzie liczy się odporność materiału na wilgoć i kondensację oraz współpraca ze szczelnym uszczelnieniem dokowym.
- Mroźnie
Obiekty pracujące w ujemnych temperaturach, wymagające pomostu odpornego na oblodzenie i wilgoć oraz integracji z bramą i uszczelnieniem w konfiguracji ciepłego doku.
- Farmacja
Obiekty o podwyższonych wymaganiach higienicznych, w których materiał konstrukcyjny i możliwość dokładnego czyszczenia stanowiska są kryterium doboru.
- Cleanroom
Pomieszczenia czyste, w których pomost musi współpracować z bramą hermetyczną i uszczelnieniem dokowym ograniczającym wymianę powietrza.
- Przetwórstwo
Linie przetwórcze narażone na wilgoć, detergenty i intensywne mycie — środowiska, w których aluminium jest szczególnie interesującym materiałem konstrukcyjnym.
- Środowiska wilgotne
Stanowiska narażone na długotrwałą wilgoć i ryzyko korozji, w których odporność aluminium na korozję uzasadnia wybór względem konstrukcji stalowej.
Aluminiowy pomost jako element kompletnego stanowiska przeładunkowego
Sam pomost jest jednym elementem systemu. Stanowisko przeładunkowe działa poprawnie tylko wtedy, gdy wszystkie elementy są dobrane wspólnie — do tej samej geometrii otworu, tych samych pojazdów i tych samych warunków pracy.
- Pomost przeładunkowy
- Brama przemysłowa
- Uszczelnienie dokowe
- Odboje
- Naprowadzacze
- Sygnalizacja
- Automatyka / blokady
Pomosty aluminiowe do chłodni i mroźni
W chłodniach i mroźniach sam pomost to tylko część rozwiązania. Kluczowe znaczenie ma ograniczenie wymiany powietrza pomiędzy strefą kontrolowanej temperatury a otoczeniem, właściwe uszczelnienie pojazdu, odpowiednia konfiguracja doku oraz dobór materiału do warunków środowiskowych.
- Ograniczenie wymiany powietrza pomiędzy strefami o różnych temperaturach
- Właściwe uszczelnienie pojazdu (mechaniczne lub pneumatyczne)
- Odpowiednia konfiguracja doku — w mroźniach rozwiązanie ciepłego doku
- Dobór materiału konstrukcyjnego do wilgoci, kondensacji i oblodzenia
- Integracja pomostu z bramą izolacyjną i uszczelnieniem dokowym
Uwaga: podany dla modelu TSL.ALL zakres −20°C do +60°C jest parametrem oleju hydraulicznego, a nie temperatury pracy całego stanowiska. Kompletne rozwiązanie dobieramy indywidualnie do warunków obiektu.
Rozwiązania dla chłodni i mroźni
Pomost przeładunkowy do przemysłu spożywczego
W przemyśle spożywczym kluczowe są higiena strefy przeładunku oraz możliwość dokładnego czyszczenia stanowiska. Aluminium jako materiał konstrukcyjny jest tu szczególnie interesujące ze względu na odporność na korozję i detergenty stosowane podczas mycia.
Zgodność z wymaganiami HACCP wskazujemy wyłącznie dla modeli, dla których zostało to potwierdzone w dokumentacji producenta:
- TSL.ALL — HACCP potwierdzone
- OIL — HACCP potwierdzone
- MR.ALL.OIL — HACCP potwierdzone
Sformułowanie „HACCP — potwierdzone" oznacza zgodność z wymaganiami HACCP wskazaną w dokumentacji producenta, a nie posiadanie odrębnego certyfikatu produktu.
Rozwiązania dla przemysłu spożywczego
Dokumentacja aluminiowych pomostów przeładunkowych
Udostępniamy karty techniczne, rysunki i instrukcje aluminiowych pomostów przeładunkowych. Dokumentację przekazujemy w podziale na kategorie, dopasowaną do zakresu projektu.
- Karty techniczne
Karty techniczne aluminiowych pomostów elektrohydraulicznych oraz minirampy modernizacyjnej.
- Rysunki
Rysunek techniczny pomostu teleskopowego TSL.ALL z wymiarami montażowymi.
- Instrukcje
Instrukcje montażu i obsługi aluminiowych pomostów przeładunkowych.
Prześlij przekrój stanowiska, poziom posadzki, wymiary otworu oraz informacje o obsługiwanych pojazdach. Dobierzemy typ pomostu i wymagane wymiary montażowe.
Wyślij przekrój stanowiska Dla projektantów
Najczęściej zadawane pytania o aluminiowe pomosty przeładunkowe
Co to jest aluminiowy pomost przeładunkowy?
Aluminiowy pomost przeładunkowy to most między posadzką obiektu a przestrzenią ładunkową pojazdu, wykonany w konstrukcji aluminiowej. Aluminium jest stosowane tam, gdzie warunki środowiskowe — wilgoć, częste mycie, wymagania higieniczne — uzasadniają wybór tego materiału względem konstrukcji stalowej.
Kiedy warto zastosować pomost aluminiowy zamiast stalowego?
Pomost aluminiowy jest szczególnie interesujący w środowiskach wilgotnych, myjnych i korozyjnych oraz w obiektach o podwyższonych wymaganiach higienicznych — przemyśle spożywczym, farmacji, cleanroomach i chłodniach. W standardowej logistyce i suchych halach stalowa konstrukcja z powłokami ochronnymi pozostaje bardzo dobrym rozwiązaniem. Wybór materiału zależy od środowiska i zastosowania.
Czy aluminiowe pomosty przeładunkowe spełniają EN 1398?
Tak, dla modeli, dla których zgodność z EN 1398 została potwierdzona w dokumentacji producenta — OIL, TSL.ALL, MR.ALL.OIL oraz NEW.OIL. EN 1398 to norma wyrobu dla pomostów przeładunkowych, określająca m.in. wymagania bezpieczeństwa i zasady deklarowania nośności.
Jakie obciążenie może mieć aluminiowy pomost przeładunkowy?
Zweryfikowane modele aluminiowe (OIL, TSL.ALL, MR.ALL.OIL, NEW.OIL) deklarują obciążenie 60 kN zgodnie z EN 1398. Dobór nośności zależy od masy wózka wraz z ładunkiem, rodzaju obsługiwanych pojazdów i intensywności pracy stanowiska.
Czy dostępne są aluminiowe pomosty teleskopowe?
Tak. Dostępny jest aluminiowy pomost teleskopowy (model referencyjny TSL.ALL) z wargą teleskopową o wysuwie 1000 mm, konstrukcją z aluminium ekstrudowanego H40 mm i nośnością 60 kN.
Do czego służy warga teleskopowa 1000 mm?
Długa warga teleskopowa pozwala precyzyjnie kontrolować punkt podparcia na skrzyni pojazdu i zwiększa możliwości dopasowania stanowiska do różnych warunków przeładunku. Ułatwia bezpieczny najazd również przy zmiennym położeniu pojazdu względem doku.
Czy aluminiowe pomosty można stosować w przemyśle spożywczym?
Tak. Aluminiowe pomosty są stosowane w zakładach produkcji i przetwórstwa żywności, gdzie częste mycie i wymagania higieniczne uzasadniają wybór aluminium. Zgodność z wymaganiami HACCP jest potwierdzona w dokumentacji producenta dla modeli OIL, TSL.ALL oraz MR.ALL.OIL.
Czy aluminiowe pomosty nadają się do chłodni i mroźni?
Tak, aluminium jest stosowane w chłodniach i mroźniach ze względu na odporność na wilgoć i kondensację. Należy jednak pamiętać, że podany dla TSL.ALL zakres −20°C do +60°C dotyczy oleju hydraulicznego, a nie temperatury pracy całego stanowiska. Kompletne rozwiązanie wymaga również odpowiedniego uszczelnienia dokowego, bramy i konfiguracji doku.
Jakie dane są potrzebne do doboru pomostu?
Potrzebne są: przekrój stanowiska, poziom posadzki, wymiary otworu oraz informacje o obsługiwanych pojazdach. Na tej podstawie dobieramy typ pomostu (uchylny lub teleskopowy) i wymagane wymiary montażowe, a także uszczelnienie dokowe i bramę jako jeden spójny system.
Czy dostępna jest dokumentacja techniczna dla projektantów?
Tak. Udostępniamy karty techniczne, rysunki i instrukcje aluminiowych pomostów przeładunkowych (TSL.ALL, OIL, MR.ALL.OIL, NEW.OIL). Dokumentację przekazujemy w podziale na karty techniczne, rysunki i instrukcje, dopasowaną do zakresu projektu.
