Bramy rolowane antyterrorystyczne D3
Profil 1.100 D Terrorschutz producenta Braselmann to rolowane zamknięcie o podwyższonej odporności na falę ciśnienia. Klasa D3 wg DIN 52290 część 5 potwierdza odporność na obciążenie 2 bar (ok. 20 t/m²). Rozwiązanie dla stref wymagających podwyższonej ochrony — infrastruktura krytyczna, energetyka, obiekty strategiczne i specjalne obiekty techniczne. AVAPS SYSTEMS dobiera konfigurację do konkretnego otworu.
Skonsultuj rozwiązanie z AVAPS Wyślij wymagania projektowe
Co oznacza klasa D3
Klasa D3 w tym rozwiązaniu dotyczy odporności na oddziaływanie fali ciśnienia według wskazanej klasyfikacji producenta Braselmann. Badanie wykonano wg DIN 52290 część 5. Profil 1.100 D Terrorschutz jest odporny na falę ciśnienia o wartości 2 bar, co odpowiada obciążeniu około 20 t/m². D3 nie jest klasą antywłamaniową — określa odporność na falę ciśnienia, a nie opór przed włamaniem narzędziami.
- Profil
1.100 D Terrorschutz
- Klasyfikacja
Klasa D3
- Norma badawcza
DIN 52290 część 5
- Oddziaływanie
Fala ciśnienia
- Odporność
2 bar (ok. 20 t/m²)
- Wymiar próbki badawczej
1 400 × 1 400 mm
Wymiar próbki badawczej — kluczowe ograniczenie
Badanie odporności na falę ciśnienia w klasie D3 wg DIN 52290 część 5 producent Braselmann przeprowadził na próbce o wymiarach 1 400 × 1 400 mm. To kluczowe ograniczenie, które należy uwzględnić w projekcie.
Nie sugerujemy, że każda brama dowolnego wymiaru automatycznie posiada klasę D3. Wynik badania odnosi się do próbki 1 400 × 1 400 mm. Dla otworu o innych wymiarach końcowa konfiguracja wymaga technicznego doboru i weryfikacji producenta. Klasę D3 przypisuje się do konkretnej konfiguracji, a nie ogólnie do całego profilu w każdym gabarycie.
Zastosowania techniczne
Poniżej potencjalne zastosowania techniczne profilu 1.100 D Terrorschutz. Nie wymyślamy aprobat dla konkretnych typów obiektów — zakres zastosowania wynika z dokumentacji bezpieczeństwa konkretnego obiektu.
- Infrastruktura krytyczna
Obiekty o podwyższonych wymaganiach ochrony przejazdów i otworów technologicznych.
- Energetyka
Strefy obiektów energetycznych wymagające zabezpieczenia otworów przed oddziaływaniem fali ciśnienia.
- Obiekty strategiczne
Pomieszczenia i przejazdy, dla których dokumentacja obiektu określa wymóg podwyższonej ochrony.
- Przemysł
Zakłady przemysłowe ze strefami wymagającymi zamknięć o podwyższonej odporności.
- Strefy podwyższonej ochrony
Obszary wyznaczone w dokumentacji bezpieczeństwa obiektu jako wymagające specjalnych zamknięć.
- Specjalne obiekty techniczne
Obiekty o nietypowych wymaganiach technicznych, w których zamknięcie musi odeprzeć falę ciśnienia.
Nie każda klasa bezpieczeństwa oznacza to samo
Projektant, inwestor i generalny wykonawca często spotykają się z różnymi oznaczeniami klas bezpieczeństwa. Nie są one zamienne. Poniżej wyjaśnienie naturalnym językiem — bez tabeli równoważności i bez przeliczania jednej klasy na drugą.
- D3
Odporność na określone oddziaływanie fali ciśnienia. W tym rozwiązaniu badana wg DIN 52290 część 5. Dotyczy obciążenia falą ciśnienia, a nie włamania narzędziami ani ostrzału.
- M3-SF
Odporność balistyczna w określonej konfiguracji badawczej. Dotyczy ostrzału, a nie fali ciśnienia ani włamania narzędziami. To odrębna norma względem D3.
- RC
Odporność na włamanie — opór przed narzędziami włamaniowymi przez określony czas (norma EN 1627). Dotyczy włamania, a nie fali ciśnienia ani ostrzału.
- FB
Inny system klasyfikacji odporności balistycznej (norma EN 1522). Dotyczy ostrzału, ale w odrębnym systemie klas względem M3-SF. Nie przeliczamy FB na M3-SF.
Ważne: nie tworzymy tabeli równoważności i nie przeliczamy jednej klasy na drugą. Każdy system klasyfikacji opisuje inne zagrożenie. Dobór rozwiązania wynika z analizy zagrożeń i wymogów dokumentacji bezpieczeństwa konkretnego obiektu.

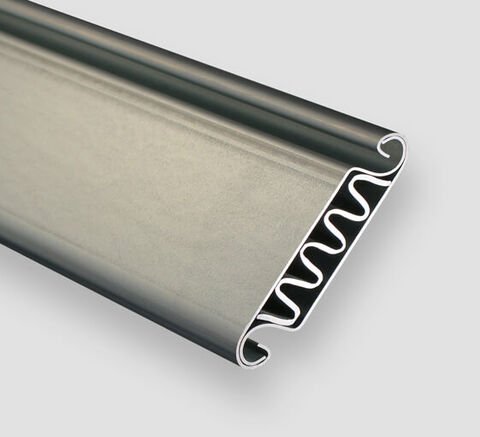

Profil 1.100 D Terrorschutz
Profil 1.100 D to dwuścienna konstrukcja rolowana producenta Braselmann, zwijana na wale nad otworem. Wersja Terrorschutz jest przeznaczona do otworów wymagających podwyższonej odporności na falę ciśnienia. Konstrukcja rolowana pozwala zamknąć otwór tam, gdzie prowadzenie segmentowe pod sufitem nie jest możliwe, a jednocześnie zachować wymóg odporności określony w dokumentacji obiektu.
Pancerz zwija się na wał nad otworem, nie zajmując przestrzeni pod dachem — istotne przy instalacjach technologicznych i w strefach, gdzie przestrzeń nad otworem jest ograniczona. Końcowa konfiguracja profilu, materiału i napędu dobierana jest do warunków konkretnego otworu.
Bramy rolowane przemysłowe — przegląd
Dane do projektu
Aby dobrać bramę rolowaną w klasie D3 do konkretnego otworu, potrzebujemy poniższych danych. Końcowa konfiguracja wymaga technicznego doboru do konkretnego otworu — nie wystarczy wskazać klasę D3, aby każda brama dowolnego wymiaru ją posiadała.
- Szerokość otworu
- Wysokość otworu
- Lokalizacja
- Sposób zabudowy
- Wymagany poziom ochrony
- Wymagania projektu
- Sposób użytkowania obiektu
Skonsultuj rozwiązanie z AVAPS Wyślij wymagania projektowe
Powiązane rozwiązania
- Bramy rolowane przemysłowe
- Bramy rolowane kuloodporne M3-SF
- Rozwiązania specjalne
- Wsparcie dla projektantów
- Branża: energetyka
- Kontakt
Najczęściej zadawane pytania
Co oznacza klasa D3?
Klasa D3 w tym rozwiązaniu dotyczy odporności na oddziaływanie fali ciśnienia według wskazanej klasyfikacji producenta Braselmann. Badanie wykonano wg DIN 52290 część 5. D3 nie jest klasą antywłamaniową — określa odporność profilu na falę ciśnienia, a nie opór przed włamaniem narzędziami.
Na jakie oddziaływanie odporna jest brama D3?
Profil 1.100 D Terrorschutz w klasie D3 jest odporny na falę ciśnienia o wartości 2 bar, co odpowiada obciążeniu około 20 t/m². To parametr potwierdzony przez producenta Braselmann w badaniu wg DIN 52290 część 5.
Czy D3 jest klasą antywłamaniową?
Nie. D3 nie jest klasą antywłamaniową. Klasa D3 dotyczy odporności na falę ciśnienia, a nie oporu przed włamaniem narzędziami. Odporność antywłamaniową opisuje inny system klasyfikacji (RC, norma EN 1627). Nie utożsamiamy D3 z RC.
Czy D3 odpowiada klasie RC?
Nie. D3 i RC to odrębne systemy klasyfikacji. D3 (wg DIN 52290 część 5) określa odporność na falę ciśnienia. RC (wg EN 1627) określa odporność na włamanie narzędziami przez określony czas. Nie przeliczamy jednej klasy na drugą i nie tworzymy tabeli równoważności.
Jak badano rozwiązanie D3?
Badanie odporności na falę ciśnienia w klasie D3 wg DIN 52290 część 5 producent Braselmann przeprowadził na próbce o wymiarach 1 400 × 1 400 mm. To kluczowe ograniczenie: nie sugerujemy, że każda brama dowolnego wymiaru automatycznie posiada klasę D3. Końcowa konfiguracja wymaga technicznego doboru do konkretnego otworu.
Gdzie stosuje się bramy o podwyższonej odporności?
Potencjalne zastosowania techniczne to infrastruktura krytyczna, energetyka, obiekty strategiczne, przemysł, strefy wymagające podwyższonej ochrony oraz specjalne obiekty techniczne. Nie wymyślamy aprobat dla konkretnych typów obiektów — zakres zastosowania wynika z dokumentacji bezpieczeństwa konkretnego obiektu.
Jak dobrać bramę D3 do projektu?
Dobór opiera się na: szerokości i wysokości otworu, lokalizacji, sposobie zabudowy, wymaganym poziomie ochrony, wymaganiach projektu oraz sposobie użytkowania obiektu. Końcowa konfiguracja wymaga technicznego doboru do konkretnego otworu — nie wystarczy wskazać klasę D3, aby każda brama dowolnego wymiaru ją posiadała.
Jakie dane są potrzebne do wyceny?
Do wyceny potrzebne są: wymiary otworu (szerokość i wysokość), lokalizacja, sposób zabudowy, wymagany poziom ochrony, wymagania projektu oraz sposób użytkowania obiektu. Na tej podstawie weryfikujemy możliwość wykonania konstrukcji w klasie D3 dla konkretnego otworu i przygotowujemy ofertę.
Skonsultuj rozwiązanie D3 z AVAPS
Prześlij wymiary otworu, lokalizację, sposób zabudowy, wymagany poziom ochrony, wymagania projektu oraz sposób użytkowania obiektu. Na tej podstawie zweryfikujemy możliwość wykonania konstrukcji w klasie D3 dla konkretnego otworu i pomożemy dobrać konfigurację dopasowaną do wymogów bezpieczeństwa obiektu.
