Bramy rolowane przemysłowe
Bramy zwijane do hal, magazynów, obiektów przemysłowych, parkingów oraz dużych otworów. Profile producenta Braselmann — 1.100 D, ISO-SL, ALU R speed+ oraz kraty wentylowane GKD. AVAPS System dobiera profil, materiał i napęd do warunków konkretnego otworu: dostawa, montaż i serwis.
Zapytaj o dobór bramy Wyślij wymiary otworu
Dlaczego brama rolowana
Różnica konstrukcyjna między bramą segmentową a rolowaną decyduje o tym, gdzie każde rozwiązanie sprawdza się najlepiej. Brama segmentowa prowadzi skrzydło z paneli pod sufitem. Brama rolowana przemysłowa zwija pancerz na wale nad otworem — nie ma prowadzenia poziomego pod sufitem. To nie oznacza, że rolowana jest zawsze lepsza; dobór zależy od geometrii otworu, przestrzeni wokół niego i wymagań obiektu.
- Pancerz zwijany nad otworem
Brama rolowana przemysłowa zwija pancerz na wał zamontowany nad otworem. Nie ma prowadzenia poziomego pod sufitem, więc konstrukcja nie zajmuje przestrzeni pod dachem — istotne przy suwnicach, instalacjach technologicznych i regałach wysokiego składowania.
- Brak prowadzenia pod sufitem
W odróżnieniu od bramy segmentowej, pancerz nie jest prowadzony wzdłuż sufitu. To pozwala zamknąć otwór tam, gdzie prowadzenie segmentowe koliduje z instalacjami lub transportem podwieszanym.
- Możliwość stosowania w dużych otworach
Konstrukcje rolowane pozwalają wykonać zamknięcia otworów o dużych szerokościach — dla profilu 1.100 D potwierdzono szerokość do 20 000 mm w klasie wiatrowej 2.
- Rozwiązania izolowane
Profil ISO-SL to dwuścienna konstrukcja aluminiowa z wypełnieniem PU — dla otworów, w których liczy się izolacyjność profilu i cicha praca.
- Rozwiązania szybkobieżne
Wersje ALU R speed+ (TH80) i ISO-SL zwijają pancerz na wał z prędkością do 2,1 m/s — dla przejazdów o intensywnym ruchu wózków i pojazdów.
- Rozwiązania wentylowane
Kraty rolowane GKD zapewniają przepływ powietrza przy zamkniętym otworze — rozwiązanie dla parkingów, garaży wielostanowiskowych i obiektów wymagających wentylacji.
Cztery główne rozwiązania
Każdy profil Braselmann odpowiada innej potrzebie obiektu: dużym otworom, izolacji, pracy szybkobieżnej lub wentylacji. Poniżej zastosowanie, wyłącznie potwierdzone parametry, zdjęcie oraz CTA do doboru.

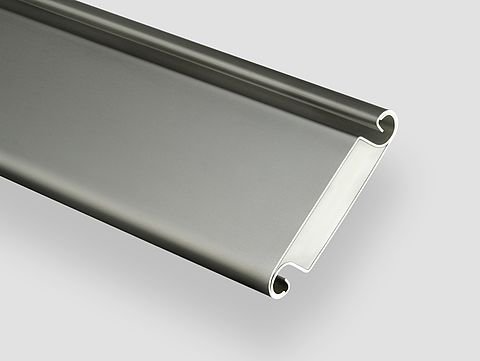

Bramy rolowane do dużych otworów — 1.100 D
Zastosowanie: Hale produkcyjne, magazyny i centra logistyczne o bardzo szerokich przejazdach, dla których brama segmentowa nie jest rozwiązaniem optymalnym.
- Profil
1.100 D
- Materiał
stal, grubość 1,50 mm (dla konfiguracji 20 m)
- Haki sztormowe
Sturmhaken — tak
- Klasa wiatrowa
2 (dla konfiguracji 20 m)
- Maks. potwierdzona szerokość
20 000 mm
- Min. średnica wału
159 mm
Producent Braselmann nie potwierdza maksymalnej wysokości ani maksymalnej powierzchni dla tej szerokości — te parametry ustala się na podstawie dokumentacji dla konkretnej konfiguracji.

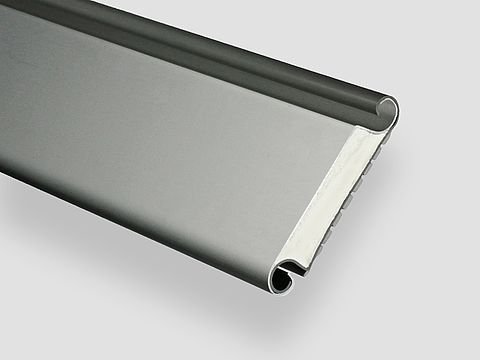

Izolowana brama rolowana ISO-SL
Zastosowanie: Otwory, w których liczy się izolacyjność profilu, cicha praca i szybkie otwieranie — separacja stref o różnej temperaturze, obiekty z intensywnym ruchem.
- Profil
dwuścienny z wypełnieniem PU
- Materiał
aluminium
- Grubość profilu
23 mm
- Prędkość maksymalna
1,7 m/s
- Średnia prędkość otwierania
do 0,8 m/s
- Napęd
GfA z falownikiem
- Bezpieczeństwo
optyczna krawędź bezpieczeństwa
- Bezpieczeństwo
fotokomórka refleksyjna
Na tym etapie nie podajemy współczynnika przenikania ciepła jako parametru całej bramy.

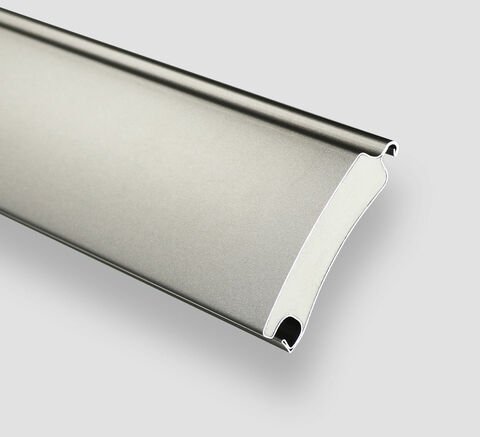

Szybkobieżna brama rolowana ALU R speed+
Zastosowanie: Przejezdy o intensywnym ruchu wózków i pojazdów, w których krótki czas otwartego otworu ogranicza wymianę powietrza między strefami.
- Profil
TH80
- Materiał
aluminium
- Grubość profilu
23 mm
- Średnia prędkość otwierania
1,1–1,4 m/s
- Prędkość maksymalna
do 2,1 m/s przy odpowiednich wymiarach bramy
- Napęd
GfA z falownikiem
- Bezpieczeństwo
optyczna krawędź bezpieczeństwa
- Bezpieczeństwo
fotokomórka refleksyjna
Prędkość 2,1 m/s dotyczy odpowiednich wymiarów bramy — nie jest standardową prędkością każdej konstrukcji. Nie podajemy współczynnika przenikania ciepła ani maksymalnych gabarytów.

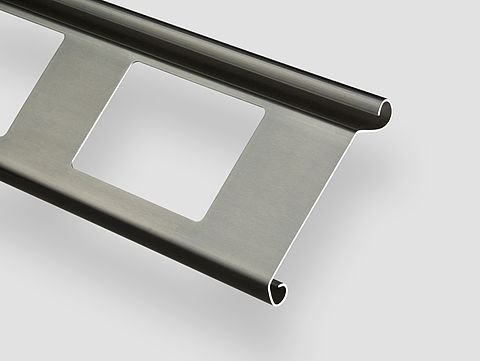

Wentylowane kraty rolowane GKD
Zastosowanie: Parkingi, garaże wielostanowiskowe, galerie i obiekty wymagające przepływu powietrza przy zamkniętym otworze.
- Warianty kraty
Lago · Sambesi · Tigris
- Lago — powierzchnia wolna
44%
- Sambesi — powierzchnia wolna
42%
- Tigris — powierzchnia wolna
65%
- Materiał
stal nierdzewna
- Maks. potwierdzone gabaryty
8 000 × 5 000 mm
Nie podajemy innych parametrów poza potwierdzonymi przez producenta Braselmann.
Porównanie profili rolowanych
Porównanie czterech głównych rozwiązań. Tam, gdzie parametr nie został potwierdzony w dokumentacji producenta, wpisano „—”. Nie uzupełniamy braków własną wiedzą.
| Model | Typ | Materiał | Prędkość | Potwierdzone gabaryty | Zastosowanie |
|---|---|---|---|---|---|
| 1.100 D | Rolowana do dużych otworów | Stal (1,50 mm dla 20 m) | — | szer. do 20 000 mm (klasa wiatrowa 2, Sturmhaken) | Hale, magazyny, duże przejazdy |
| ISO-SL | Izolowana rolowana | Aluminium, profil 23 mm, PU | max 1,7 m/s (śr. do 0,8 m/s) | — | Separacja stref, izolacyjność profilu |
| TH80 / ALU R speed+ | Szybkobieżna rolowana | Aluminium, profil 23 mm | śr. 1,1–1,4 m/s, max do 2,1 m/s | — | Intensywny ruch, separacja stref |
| GKD | Wentylowana krata rolowana | Stal nierdzewna | — | 8 000 × 5 000 mm | Parkingi, wentylacja, garaże |
Rozwiązania specjalne
Poza standardowymi bramami rolowanymi przemysłowymi, profil 1.100 D występuje w dwóch wersjach specjalnych dla stref wysokiego bezpieczeństwa. Są to odrębne rozwiązania — nie przedstawiamy ich jako klas RC.

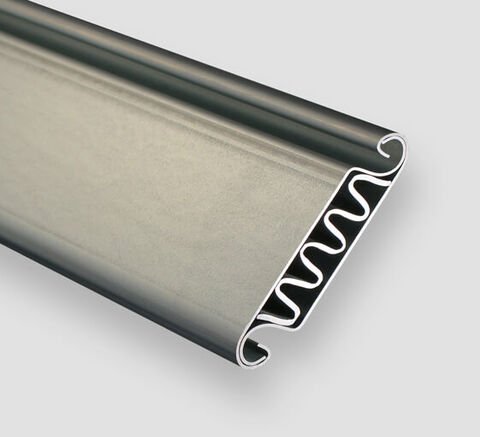

D3 — ochrona przed falą ciśnienia
Braselmann 1.100 D Terrorschutz. Klasa D3 wg DIN 52290 część 5, odporność na falę ciśnienia 2 bar. Badana próbka 1 400 × 1 400 mm — nie sugerujemy automatycznie klasy dla dowolnego wymiaru bramy.

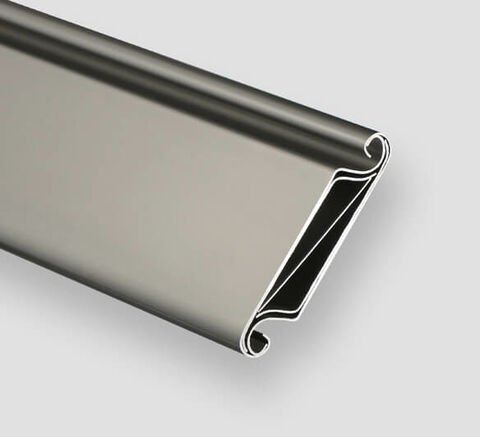

M3-SF — ochrona balistyczna
Braselmann 1.100 D M3-SF. Badanie w Beschussamt Ulm, próba .44 Magnum z odległości 3 m, stal nierdzewna 1,00 mm. Nie utożsamiamy M3-SF z klasami FB4, FB6, BR ani RC — to odrębna norma.
Zobacz stronę rozwiązania M3-SF
Zastosowania
Bramy rolowane przemysłowe i rolety przemysłowe stosuje się tam, gdzie geometria otworu lub warunki obiektu wykluczają prowadzenie segmentowe pod sufitem. Poniżej typowe zastosowania.
- Hale produkcyjne
Bramy rolowane do hal produkcyjnych z suwnicami i instalacjami pod sufitem, gdzie prowadzenie segmentowe koliduje z ruchem transportu podwieszanego.
- Magazyny
Bramy rolowane do magazynów — zamknięcia otworów o dużych szerokościach i ograniczonym nadprożu, wersje izolowane i szybkobieżne.
- Centra logistyczne
Szerokie przejazdy doki/rozładunek — profil 1.100 D do otworów o szerokości do 20 000 mm w klasie wiatrowej 2.
- Parkingi
Kraty wentylowane GKD dla parkingów i garaży wielostanowiskowych — przepływ powietrza przy zamkniętym otworze.
- Obiekty infrastrukturalne
Infrastruktura krytyczna, energetyka i obiekty specjalne — w tym rozwiązania o podwyższonej odporności (D3, M3-SF).
- Duże otwory przemysłowe
Otwory o bardzo dużych szerokościach, dla których brama segmentowa nie jest rozwiązaniem optymalnym.
Dobór bramy rolowanej
Aby przygotować dobór i wycenę, klient powinien podać poniższe dane. Na tej podstawie dobieramy profil, materiał, grubość ścianki, napęd i klasę wiatrową do warunków konkretnego otworu.
- Szerokość otworu
- Wysokość otworu
- Nadproże
- Przestrzeń boczna
- Sposób użytkowania
- Oczekiwana intensywność pracy
- Wymagania dotyczące izolacji/wentylacji
- Lokalizacja inwestycji
Wyślij wymiary — dobierzemy rozwiązanie
Najczęściej zadawane pytania
Czym różni się brama rolowana przemysłowa od segmentowej?
Brama segmentowa prowadzi skrzydło z paneli pod sufitem lub wzdłuż konstrukcji. Brama rolowana przemysłowa zwija pancerz na wał nad otworem — nie ma prowadzenia poziomego pod sufitem. Dlatego bramy zwijane przemysłowe sprawdzają się tam, gdzie brakuje miejsca pod dachem, gdzie prowadzenie segmentowe koliduje z suwnicami lub instalacjami, oraz w otworach o bardzo dużych szerokościach. Brama segmentowa ma przewagę tam, gdzie priorytetem jest izolacyjność paneli warstwowych. Dobór zależy od geometrii otworu i wymagań obiektu, a nie od ogólnego twierdzenia, że jedno rozwiązanie jest zawsze lepsze.
Jak szeroka może być przemysłowa brama rolowana?
Szerokość zależy od profilu, materiału, grubości ścianki i klasy wiatrowej. Dla profilu 1.100 D producent Braselmann podaje maksymalną potwierdzoną szerokość 20 000 mm w klasie wiatrowej 2, przy stali o grubości 1,50 mm i hakach sztormowych (Sturmhaken). Nie należy zakładać, że każdy profil osiąga tę samą szerokość — dostępność ustala się na podstawie dokumentacji dla konkretnej konfiguracji.
Czy można wykonać bramę rolowaną o szerokości 20 m?
Dla odpowiedniej konfiguracji profilu 1.100 D producent Braselmann podaje możliwość wykonania konstrukcji do 20 000 mm szerokości przy określonych warunkach: stal o grubości 1,50 mm, haki sztormowe (Sturmhaken) oraz klasa wiatrowa 2. Producent nie potwierdza maksymalnej wysokości ani maksymalnej powierzchni dla tej szerokości — te parametry ustala się na podstawie dokumentacji dla konkretnej konfiguracji. Nie piszemy ogólnie, że „każda brama do 20 metrów”.
Czy brama rolowana może być szybkobieżna?
Tak. Producent Braselmann potwierdza wersje szybkobieżne. Dla profilu ISO-SL prędkość maksymalna wynosi 1,7 m/s, a średnia prędkość otwierania do 0,8 m/s. Dla profilu TH80 / ALU R speed+ średnia prędkość otwierania wynosi 1,1–1,4 m/s, a prędkość maksymalna do 2,1 m/s przy odpowiednich wymiarach bramy. Wartość 2,1 m/s nie jest standardową prędkością każdej bramy — dotyczy odpowiednich wymiarów.
Czy dostępne są izolowane bramy rolowane?
Tak. Profil ISO-SL to profil dwuścienny z wypełnieniem PU, wykonany z aluminium, o grubości profilu 23 mm. Producent Braselmann potwierdza dla tego profilu prędkość maksymalną 1,7 m/s, napęd GfA z falownikiem, optyczną krawędź bezpieczeństwa oraz fotokomórkę refleksyjną. Na tym etapie nie eksponujemy współczynnika przenikania ciepła jako parametru całej bramy.
Jakie bramy stosuje się na parkingach?
Na parkingach, w garażach wielostanowiskowych i galeriach stosuje się profile kratowe i perforowane, które zapewniają przepływ powietrza przy zamkniętym otworze. Producent Braselmann potwierdza kraty GKD w trzech wariantach: Lago o 44% powierzchni wolnej, Sambesi o 42% oraz Tigris o 65%. Maksymalne potwierdzone gabaryty to 8 000 × 5 000 mm. Rozwiązanie stosuje się tam, gdzie przy zamknięciu otworu wymagana jest wentylacja.
Ile miejsca wymaga brama rolowana nad otworem?
Brama rolowana zwija pancerz na wał zamontowany nad otworem. Wymagana przestrzeń nadproża zależy od profilu, wysokości otworu i średnicy wału. Dla profilu 1.100 D i ISO-SL producent Braselmann podaje minimalną średnicę wału 159 mm. Dokładne warunki zabudowy ustala się na podstawie wymiarów otworu i wybranego profilu — w wielu przypadkach wymagane nadproże jest mniejsze niż przy prowadzeniu segmentowym pod sufitem.
Jak dobrać bramę rolowaną do hali?
Dobór opiera się na: szerokości i wysokości otworu, nadprożu, przestrzeni bocznej, sposobie użytkowania, oczekiwanej intensywności pracy, wymaganiach dotyczących izolacji lub wentylacji oraz lokalizacji inwestycji. Na tej podstawie dobieramy profil, materiał, grubość ścianki, napęd i klasę wiatrową do warunków konkretnego otworu.
Czy dostępne są rozwiązania specjalne?
Tak. Wśród profili Braselmann dostępne są rozwiązania specjalne: ochrona przed falą ciśnienia w klasie D3 wg DIN 52290 część 5 (2 bar, badana próbka 1 400 × 1 400 mm) oraz rozwiązanie balistyczne M3-SF (Beschussamt Ulm, próba .44 Magnum z 3 m, stal nierdzewna 1,00 mm). Klasę D3 potwierdzono na próbce 1 400 × 1 400 mm — nie sugerujemy automatycznie klasy dla dowolnego wymiaru bramy. Rozwiązań M3-SF nie utożsamiamy z klasami FB4, FB6, BR ani RC — to odrębna norma. Pełny opis przedstawiamy na osobnych stronach rozwiązań.
Czy „rolety przemysłowe” to to samo co bramy rolowane przemysłowe?
Potocznie określenie „rolety przemysłowe” bywa stosowane jako synonim bram rolowanych przemysłowych — oba określenia opisują konstrukcję zwijaną na wale nad otworem. W ofercie zachowujemy główną nomenklaturę „brama rolowana przemysłowa”, a określenie „rolety przemysłowe” traktujemy jako frazę pomocniczą. Nie zmienia to konstrukcji produktu — dobór profilu, materiału i napędu pozostaje ten sam.
Zapytaj o dobór bramy rolowanej
Prześlij wymiary otworu, nadproże, przestrzeń boczną, sposób użytkowania, oczekiwaną intensywność pracy, wymagania dotyczące izolacji lub wentylacji oraz lokalizację inwestycji. Na tej podstawie pomożemy dobrać profil, materiał i napęd do warunków Twojego obiektu.
