Bramy rolowane kuloodporne M3-SF
Profil 1.100 D M3-SF producenta Braselmann to rolowane zamknięcie o odporności balistycznej potwierdzonej badaniem w Beschussamt Ulm — próbą ostrzału kalibrem .44 Magnum z odległości 3 m. Konstrukcja ze stali nierdzewnej o grubości ścianki 1,00 mm. Rozwiązanie dla stref wymagających ochrony balistycznej. AVAPS SYSTEMS dobiera konfigurację do konkretnego otworu.
Skonsultuj rozwiązanie z AVAPS Wyślij wymagania projektowe
Co oznacza klasa M3-SF

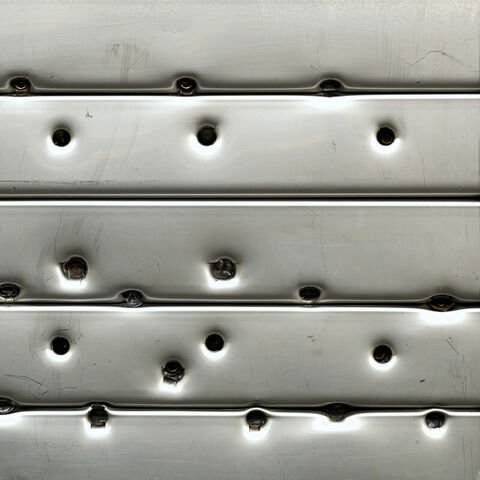

M3-SF to klasa odporności balistycznej profilu 1.100 D producenta Braselmann. Odporność została potwierdzona badaniem w Beschussamt Ulm — organie odpowiedzialnym za potwierdzenie klasy M3-SF w tym rozwiązaniu. Próba ostrzału wykonana kalibrem .44 Magnum z odległości 3 m. M3-SF dotyczy odporności na ostrzał, a nie włamania narzędziami ani fali ciśnienia.
- Profil
1.100 D M3-SF
- Klasa odporności
M3-SF
- Organ badawczy
Beschussamt Ulm
- Kaliber
.44 Magnum
- Odległość badania
3 m
- Materiał
Stal nierdzewna
- Grubość ścianki
1,00 mm
Organ badawczy i ograniczenia klasy M3-SF
Organem odpowiedzialnym za potwierdzenie klasy M3-SF w tym rozwiązaniu jest Beschussamt Ulm. Nie przedstawiamy DVPI jako jednostki nadającej M3-SF i nie używamy sformułowania „certyfikat DVPI”.
Nie utożsamiamy M3-SF z klasami FB4, FB6, FB7, BR ani RC. M3-SF to odrębny system klasyfikacji odporności balistycznej, potwierdzony badaniem w Beschussamt Ulm (.44 Magnum z 3 m). FB (norma EN 1522) i RC (norma EN 1627) to inne systemy klas. Nie przeliczamy jednej klasy na drugą i nie tworzymy tabeli równoważności.
Zastosowania techniczne
Poniżej potencjalne zastosowania techniczne profilu 1.100 D M3-SF. Nie wymyślamy aprobat dla konkretnych typów obiektów — zakres zastosowania wynika z dokumentacji bezpieczeństwa konkretnego obiektu.
- Infrastruktura krytyczna
Obiekty o podwyższonych wymaganiach ochrony przejazdów i otworów przed ostrzałem.
- Obiekty strategiczne
Pomieszczenia i przejazdy, dla których dokumentacja obiektu określa wymóg ochrony balistycznej.
- Przemysł
Zakłady przemysłowe ze strefami wymagającymi zamknięć o odporności balistycznej.
- Strefy ochrony balistycznej
Obszary wyznaczone w dokumentacji bezpieczeństwa obiektu jako wymagające zamknięć kuloodpornych.
- Specjalne obiekty techniczne
Obiekty o nietypowych wymaganiach technicznych, w których zamknięcie musi odeprzeć ostrzał.
- Strefy podwyższonej ochrony
Obszary wymagające zabezpieczenia otworów przed użyciem broni krótkiej.
Nie każda klasa bezpieczeństwa oznacza to samo
Projektant, inwestor i generalny wykonawca często spotykają się z różnymi oznaczeniami klas bezpieczeństwa. Nie są one zamienne. Poniżej wyjaśnienie naturalnym językiem — bez tabeli równoważności i bez przeliczania jednej klasy na drugą.
- M3-SF
Odporność balistyczna w określonej konfiguracji badawczej. W tym rozwiązaniu potwierdzona badaniem w Beschussamt Ulm (.44 Magnum z 3 m). Dotyczy ostrzału, a nie fali ciśnienia ani włamania narzędziami.
- D3
Odporność na określone oddziaływanie fali ciśnienia (DIN 52290 część 5). Dotyczy obciążenia falą ciśnienia, a nie ostrzału ani włamania narzędziami. To odrębna norma względem M3-SF.
- RC
Odporność na włamanie — opór przed narzędziami włamaniowymi przez określony czas (norma EN 1627). Dotyczy włamania, a nie ostrzału ani fali ciśnienia.
- FB
Inny system klasyfikacji odporności balistycznej (norma EN 1522). Dotyczy ostrzału, ale w odrębnym systemie klas względem M3-SF. Nie przeliczamy FB na M3-SF.
Ważne: nie tworzymy tabeli równoważności i nie przeliczamy jednej klasy na drugą. Każdy system klasyfikacji opisuje inne zagrożenie. Dobór rozwiązania wynika z analizy zagrożeń i wymogów dokumentacji bezpieczeństwa konkretnego obiektu.
Profil 1.100 D M3-SF

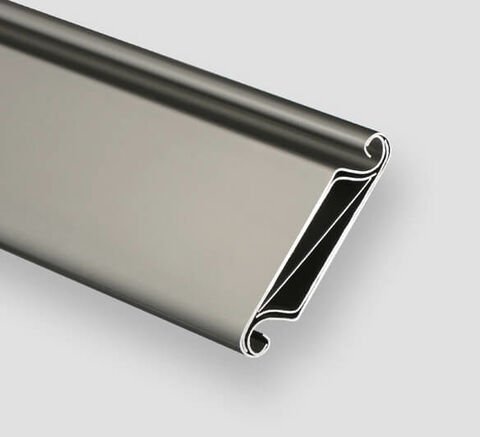

Profil 1.100 D M3-SF to dwuścienna konstrukcja rolowana producenta Braselmann, zwijana na wale nad otworem, wykonana ze stali nierdzewnej o grubości ścianki 1,00 mm. Wersja M3-SF jest przeznaczona do otworów wymagających odporności balistycznej potwierdzonej badaniem w Beschussamt Ulm.
Konstrukcja rolowana pozwala zamknąć otwór tam, gdzie prowadzenie segmentowe pod sufitem nie jest możliwe, a jednocześnie zachować wymóg ochrony balistycznej określony w dokumentacji obiektu. Końcowa konfiguracja profilu, materiału i napędu dobierana jest do warunków konkretnego otworu.
Bramy rolowane przemysłowe — przegląd
Dane do projektu
Aby dobrać bramę rolowaną w klasie M3-SF do konkretnego otworu, potrzebujemy poniższych danych. Końcowa konfiguracja wymaga technicznego doboru do konkretnego otworu — klasa M3-SF odnosi się do potwierdzonej konfiguracji badawczej, a nie automatycznie do każdego gabarytu.
- Szerokość otworu
- Wysokość otworu
- Lokalizacja
- Sposób zabudowy
- Wymagany poziom ochrony
- Wymagania projektu
- Sposób użytkowania obiektu
Skonsultuj rozwiązanie z AVAPS Wyślij wymagania projektowe
Powiązane rozwiązania
- Bramy rolowane przemysłowe
- Bramy rolowane antyterrorystyczne D3
- Rozwiązania specjalne
- Wsparcie dla projektantów
- Branża: energetyka
- Kontakt
Najczęściej zadawane pytania
Co oznacza M3-SF?
M3-SF to klasa odporności balistycznej profilu 1.100 D producenta Braselmann. Odporność została potwierdzona badaniem w Beschussamt Ulm — próbą ostrzału kalibrem .44 Magnum z odległości 3 m. M3-SF dotyczy odporności na ostrzał, a nie włamania narzędziami ani fali ciśnienia.
Czy brama M3-SF jest kuloodporna?
Profil 1.100 D M3-SF jest odporny na ostrzał w konfiguracji badawczej potwierdzonej przez Beschussamt Ulm: kaliber .44 Magnum z odległości 3 m. Mówimy o odporności balistycznej w tej konkretnej konfiguracji, a nie ogólnie o „kuloodporności” w każdym znaczeniu. Konstrukcja wykonana ze stali nierdzewnej o grubości ścianki 1,00 mm.
Jakim kalibrem badano rozwiązanie?
Badanie odporności balistycznej w klasie M3-SF przeprowadzono kalibrem .44 Magnum. To broń krótka o dużej energii pocisku. Wynik odnosi się do tej konkretnej konfiguracji badawczej.
Z jakiej odległości wykonano badanie?
Próba ostrzału w klasie M3-SF została wykonana z odległości 3 m. Badanie przeprowadził Beschussamt Ulm — organ odpowiedzialny za potwierdzenie klasy M3-SF w tym rozwiązaniu.
Kto przeprowadził badanie?
Badanie odporności balistycznej profilu 1.100 D M3-SF przeprowadził Beschussamt Ulm. To organ odpowiedzialny za potwierdzenie klasy M3-SF. Nie przedstawiamy DVPI jako jednostki nadającej M3-SF i nie używamy sformułowania „certyfikat DVPI”.
Czy M3-SF odpowiada FB4 lub FB6?
Nie. M3-SF i FB to odrębne systemy klasyfikacji odporności balistycznej. M3-SF zostało potwierdzone badaniem w Beschussamt Ulm (.44 Magnum z 3 m). FB (norma EN 1522) to inny system klas. Nie utożsamiamy M3-SF z FB4, FB6, FB7, BR ani RC i nie przeliczamy jednej klasy na drugą.
Gdzie stosuje się rozwiązania balistyczne?
Potencjalne zastosowania techniczne to infrastruktura krytyczna, obiekty strategiczne, przemysł, strefy ochrony balistycznej, specjalne obiekty techniczne oraz strefy podwyższonej ochrony. Nie wymyślamy aprobat dla konkretnych typów obiektów — zakres zastosowania wynika z dokumentacji bezpieczeństwa konkretnego obiektu.
Jak dobrać bramę M3-SF?
Dobór opiera się na: szerokości i wysokości otworu, lokalizacji, sposobie zabudowy, wymaganym poziomie ochrony, wymaganiach projektu oraz sposobie użytkowania obiektu. Końcowa konfiguracja wymaga technicznego doboru do konkretnego otworu — klasa M3-SF odnosi się do potwierdzonej konfiguracji badawczej, a nie automatycznie do każdego gabarytu.
Skonsultuj rozwiązanie M3-SF z AVAPS
Prześlij wymiary otworu, lokalizację, sposób zabudowy, wymagany poziom ochrony, wymagania projektu oraz sposób użytkowania obiektu. Na tej podstawie zweryfikujemy możliwość wykonania konstrukcji w klasie M3-SF dla konkretnego otworu i pomożemy dobrać konfigurację dopasowaną do wymogów bezpieczeństwa obiektu.
